Gタイプ( 固定用 )/ Pタイプ( 運動・固定用 )

仕様
材質 | ニトリルゴム(NBR70) フッ素ゴム(VITON70) |
---|

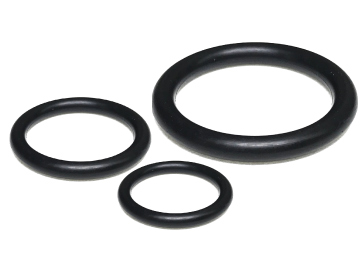

Oリングとは
Oリングは、密封(シール)に使用される断面が円形(O形)の環型をした機械部品です。
材質にニトリルゴムが使用されるのが一般的で、装置などに気体や液体などの流体が進入することを防止し、装置内部の流体が外に漏れないようにするために使用します。
Oリングの使い方
【固定用】
材質はニトリルゴム、フッ素ゴムから選択できます。
密閉構造を成す部品同士が相対的に動かない状態で使用し、それぞれの部品はボルトやリベットなどで固定するのが特徴です。
【運動用】
材質はフッ素ゴムです。密閉構造を成す部品同士が相対運動する場合に使用します。 Oリング軸方向に往復運動する場合に対する用途が多く、相手材がOリング軸方向回りに回転する場合や回転運動と往復運動が同時に起こる螺旋運動をする場合などに使用します。
材質、特長
【ニトリルゴム(NBR70)】
耐油性が高く、圧縮永久ひずみが小さい利点を持つ反面、耐候性が低いため屋内での使用が推奨されます。
【フッ素ゴム(VITON70)】
耐熱性・耐候性・耐油性・耐薬品性に優れています。
主要寸法図
Gタイプ( 固定用 )
型式 | 材質 | 内径(mm) | 太さ(mm) |
---|---|---|---|
NOR-N7-0025 | ニトリルゴム (NBR70) |
24.4 | 3.1 |
NOR-N7-0030 | 29.4 | 3.1 | |
NOR-N7-0035 | 34.4 | 3.1 | |
NOR-N7-0040 | 39.4 | 3.1 | |
NOR-N7-0045 | 44.4 | 3.1 | |
NOR-N7-0050 | 49.4 | 3.1 | |
NOR-N7-0055 | 54.4 | 3.1 | |
NOR-N7-0060 | 59.4 | 3.1 | |
NOR-N7-0065 | 64.4 | 3.1 | |
NOR-N7-0070 | 69.4 | 3.1 | |
NOR-N7-0075 | 74.4 | 3.1 | |
NOR-N7-0080 | 79.4 | 3.1 | |
NOR-N7-0085 | 84.4 | 3.1 | |
NOR-N7-0090 | 89.4 | 3.1 | |
NOR-N7-0095 | 94.4 | 3.1 | |
NOR-N7-0100 | 99.4 | 3.1 | |
NOR-V7-1025 | フッ素ゴム (VITON70) |
24.4 | 3.1 |
NOR-V7-1030 | 29.4 | 3.1 | |
NOR-V7-1035 | 34.4 | 3.1 | |
NOR-V7-1040 | 39.4 | 3.1 | |
NOR-V7-1045 | 44.4 | 3.1 | |
NOR-V7-1050 | 49.4 | 3.1 |
Pタイプ( 運動・固定用 )
型式 | 材質 | 内径(mm) | 太さ(mm) |
---|---|---|---|
NOR-V7-3003 | フッ素ゴム (VITON70) |
2.8 | 1.9 |
NOR-V7-3004 | 3.8 | 1.9 | |
NOR-V7-3005 | 4.8 | 1.9 | |
NOR-V7-3006 | 5.8 | 1.9 | |
NOR-V7-3007 | 6.8 | 1.9 | |
NOR-V7-3008 | 7.8 | 1.9 | |
NOR-V7-3009 | 8.8 | 1.9 | |
NOR-V7-3010 | 9.8 | 1.9 | |
NOR-V7-3010A | 9.8 | 2.4 | |
NOR-V7-3011 | 10.8 | 2.4 | |
NOR-V7-3012 | 11.8 | 2.4 | |
NOR-V7-3013 | 12.3 | 2.4 | |
NOR-V7-3014 | 13.8 | 2.4 | |
NOR-V7-3015 | 14.8 | 2.4 | |
NOR-V7-3016 | 15.8 | 2.4 | |
NOR-V7-3018 | 17.8 | 2.4 | |
NOR-V7-3020 | 19.8 | 3.5 | |
NOR-V7-3021 | 20.8 | 3.5 | |
NOR-V7-3022 | 21.8 | 3.5 | |
NOR-V7-3022A | 21.7 | 3.5 | |
NOR-V7-3023 | 22.1 | 3.5 | |
NOR-V7-3024 | 23.7 | 3.5 | |
NOR-V7-3025 | 24.7 | 3.5 | |
NOR-V7-3025A | 25.2 | 3.5 | |
NOR-V7-3026 | 25.7 | 3.5 | |
NOR-V7-3028 | 27.7 | 3.5 | |
NOR-V7-3029 | 28.7 | 3.5 | |
NOR-V7-3030 | 29.7 | 3.5 | |
NOR-V7-3031 | 30.7 | 3.5 | |
NOR-V7-3032 | 31.7 | 3.5 | |
NOR-V7-3034 | 33.7 | 3.5 | |
NOR-V7-3035 | 34.7 | 3.5 | |
NOR-V7-3036 | 35.7 | 3.5 | |
NOR-V7-3038 | 37.7 | 3.5 | |
NOR-V7-3039 | 38.7 | 3.5 | |
NOR-V7-3040 | 39.7 | 3.5 | |
NOR-V7-3041 | 40.7 | 3.5 | |
NOR-V7-3042 | 41.7 | 3.5 | |
NOR-V7-3044 | 43.7 | 3.5 | |
NOR-V7-3045 | 44.7 | 3.5 | |
NOR-V7-3046 | 45.7 | 3.5 | |
NOR-V7-3048 | 47.7 | 3.5 | |
NOR-V7-3049 | 48.7 | 3.5 | |
NOR-V7-3050 | 49.7 | 3.5 | |
NOR-V7-3048A | 47.6 | 5.7 | |
NOR-V7-3050A | 49.6 | 5.7 |
