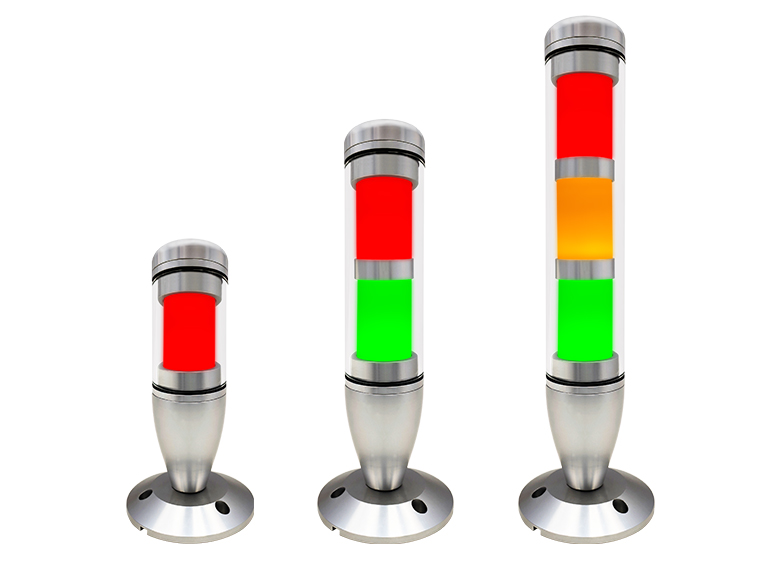

NLA58シリーズ
特長
"新たな高級感"を追い求めた重厚感のある艶やかなデザイン。
従来品のNLA50シリーズと比べて発光面は1.8倍と大きくグローブ全体が均一に光り、無指向性のブザーはどの方向にも均一に広がります。
グローブはガラス管、本体材質はアルミニウムで、防水性や耐油性、耐薬品性が向上。
従来品とは一線を画す警告灯・表示灯です。
標準色は赤・黄・緑ですが、青や白も選定可能です。
用途例
工作機械や半導体製造装置の動作状態表示(注意喚起)
製品紹介動画
仕様
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
|---|---|
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 材質 | 本体：アルミニウム グローブ：ガラス管 |
| ケーブル | 1000ｍｍ（UL1007×AWG22） |
| オプション | ブザー |
|---|
標準機種一覧表
| 型式 | 電源 | 色 | 消費電力 |
|---|---|---|---|
| NLA58 | AC/DC 24V | 赤 | 0.7W |
| 黄 | 0.7W | ||
| 緑 | 0.7W | ||
| 青 | 0.7W | ||
| 白 | 0.7W |
主要寸法図
| L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA58 | 1段 | 2段 | 3段 | ||
| L1（mm） | 205 | 275.5 | 346 | ||
| L2（mm） | 86 | 156.5 | 227 | ||
配線図（DC）/ 信号線色対応一覧表
信号線色対応一覧表
| 対応信号線色 | |
|---|---|
| 赤色灯 | 赤 |
| 黄色灯 | 黄 |
| 緑色灯 | 緑 |
| ブザー | オレンジ |
| 点滅用共通線 | 茶 |
| 共通線 | 紫 |
型式選定方法
| 型式 | 電源 | 段数 | 台座 | 本体色 | 点滅 | ブザー | 色 |
|---|---|---|---|---|---|---|---|
| NLA58 |
|
|
|
|
|
|
|
