フラット型一覧
NLUPシリーズ
特長
LED特有のぎらつきのない面発光照明に防水機能を追加しました。
自然な光を放つため、長時間使用しても目の疲れがありません。光の反射も少ないので、検査用照明として最適です。
定電流IC回路を採用し、電圧の変動があっても一定の照度を保つと共に、LEDの長寿命化を実現しています。
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有するので、機内照明に最適です。
LEDは世界的に信頼性の高いメーカーを採用しています。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 本体色 | ブラック |
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP67 |
| 電源ケーブル | 3m （VCTF0.5mm2x2C） |
| 適合規格 |
|
| オプション | 本体色＝シルバー |
|---|---|
| ケーブルカバー | |
| 角度調整取付金具（ND-P01） | |
| 取付マグネット（ND-P06） | |
| AC/DCアダプター（ND-PM243）＋ジャック加工（24W） | |
| AC/DCアダプター（ND-PM247）＋ジャック加工（60W） | |
| スイッチ付きケーブル（ND-SW01） |
比較例
従来のLED（左）で照らすと影ができるが、NLUP（右）は影ができにくい。
標準機種一覧表
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLUP05-DC | PDF DXF 3D STEP | 480 lm | 260 lx | DC24V | 5.8W |
| NLUP10-DC | PDF DXF 3D STEP | 800 lm | 410 lx | 12W | |
| NLUP20-DC | PDF DXF 3D STEP | 1,130 lm | 580 lx | 19W | |
| NLUP05T-DC | PDF DXF 3D STEP | 690 lm | 380 lx | 12W | |
| NLUP10T-DC | PDF DXF 3D STEP | 1,300 lm | 700 lx | 23W | |
| NLUP20T-DC | PDF DXF 3D STEP | 2,570 lm | 1,430 lx | 37W | |
| NLUP2-20-DC | PDF DXF 3D STEP | 2,570 lm | 1,350 lx | 37W |
※電源AC100-240Vをご希望の際は、AC/DCアダプターをご選定ください。
※NLUP2-20-DCには、オプション（ ND-P01 / ND-P06 ）は使用できません。

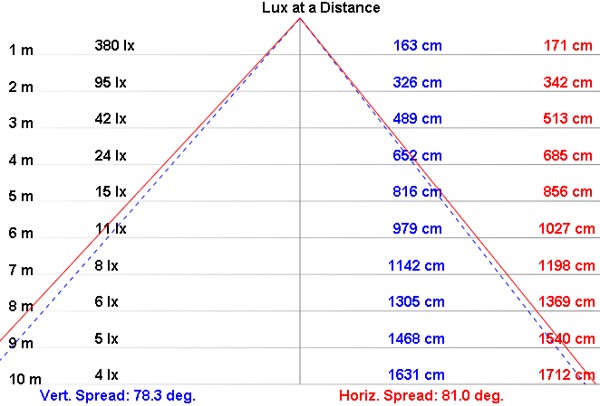

照度データ
NLUP05T-DC
NLUP10T-DC
NLUP20T-DC
NLUP2-20-DC

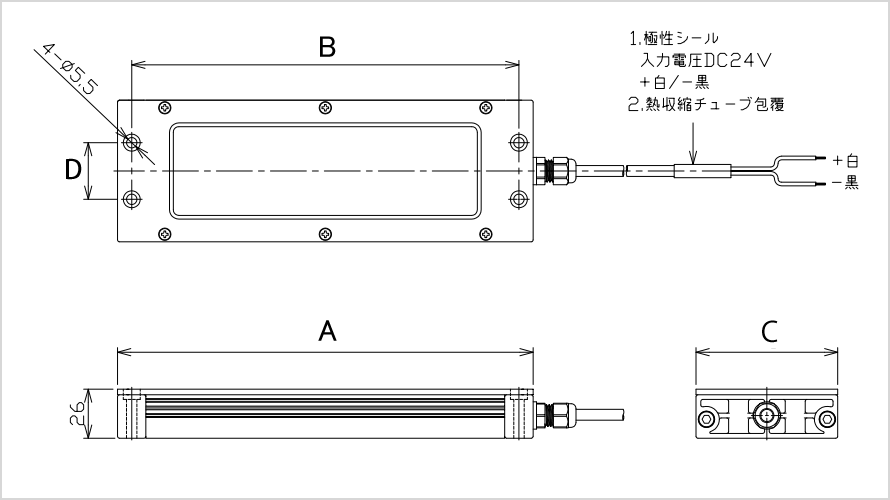

主要寸法図
標準
| 型式/寸法(mm) | A | B | C | D |
|---|---|---|---|---|
| NLUP05/05T | 220 | 205 | 75 | 30 |
| NLUP10/10T | 395 | 380 | 75 | 30 |
| NLUP20/20T | 540 | 525 | 75 | 30 |
| NLUP2-20 | 540 | 525 | 115 | 60 |
フランジ式
| 型式/寸法(mm) | A | B | C |
|---|---|---|---|
| NLUP05F/05TF | 280 | 260 | 220 |
| NLUP10F/10TF | 455 | 432 | 395 |
| NLUP20F/20TF | 600 | 576 | 540 |
オプション
型式選定方法
| 型式 | サイズ | 光源 | 外形 | 電源 | オプション |
|---|---|---|---|---|---|
| NLUP |
|
|
|
|
|
