広告看板照明一覧
NLFL-Aシリーズ
特長
広告看板用のLED投光器です。外照式ファサード、屋外看板照明などに適しています。
本体はアルミダイカスト、取り付け用のアームやボルト等は全てステンレス製を採用し、屋外常設でも十分な耐久性を持たせました。
消費電力は50W～200Wの5種類で、配光角度は30°、60°、120°の3種類を選定できるため用途に応じた設置が可能です。
雷対策（耐雷サージ15kV）で、突入電流やサージ、瞬時停電にも対応、さらに高い絶縁性を有する安全設計です。
用途例
外照式ファサード、野立て看板、屋外看板照明など
-
外照式ファサード -
野立て看板（ロードサイン）
仕様
| 色温度 | 5,700K / 4,000K |
|---|---|
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 演色性 | Ra80 |
| 使用温度 | -30℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 電源ケーブル | 1.5m クロロプレンゴム製（2PNCT 0.75mm2 x 3C） |
| 適合規格 |
|
| 本体色 | 黒 / 白 |
|---|---|
| 配光角 | 30° / 60° / 120° |
| 本体材質 | アルミダイカスト |
| 前面 | 強化ガラス |
| アーム材質 | ステンレス |
| パッキン | シリコンゴム |
| オプション | アーム 標準：FA-086AB / FA-086AW |
| アーム 垂直：FA-100VB / FA-100VW | |
| アーム 水平：FA-115HB / FA-115HW |
屋外常設
アームやボルトはステンレス製で、電源ケーブルはクロロプレンゴム製の2PNCT 0.75mm2x3Cを採用しています。
錆と耐候性に対応した設計です。
防塵防水
保護等級はIP65で防塵防水型のLED投光器です。
外照式ファサードや野立て看板などの屋外常設照明として使用することができます。
サージ保護
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁を有する安全設計です。
LEDは世界的に信頼性の高いメーカーの製品を採用しております。
雷対策も万全
誘導雷サージを素早く迂回させる免電設計で、落雷などから製品を守ります。（サージ波型8/20μsで10kAまで放流可能です。）
落雷や雷放電が起きると電線に誘導雷サージが発生し、多くの電子機器を破壊します。本製品には雷サージ保護素子が内蔵されています。
線間±6kV , 対地±15kV
国際基準の3倍 国際基準の3.75倍
SPD（避雷器）
雷などで発生した瞬間的に激しく変動する電流(サージ)を制限して、本LED投光器を保護しています。
一般的な落雷では数十kV以上のサージが発生しますが、本LED投光器は電源ICと接地の間にSPDを設置し、雷サージ発生時にサージが侵入してきてもSPDから接地へ雷サージを放流します。
※設置する際は、必ず接地(アース)を行ってください。
照度データ
NLFL50A

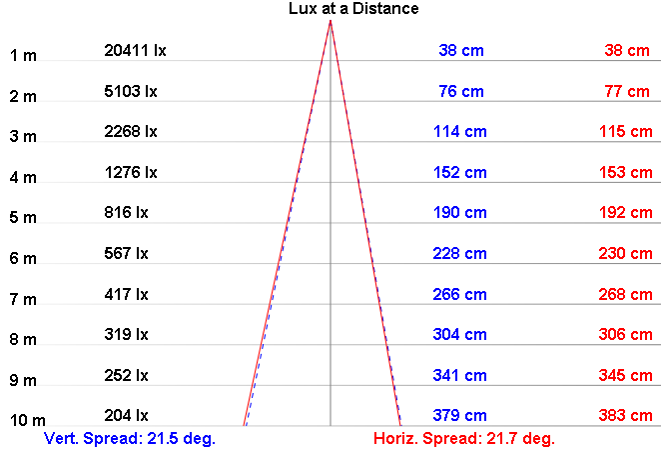

配光角30°

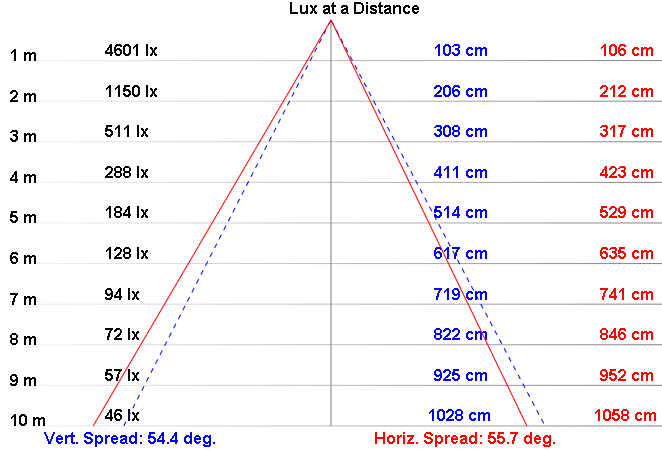

配光角60°
配光角120°
NLFL80A
配光角30°
配光角60°
配光角120°
NLFL100A
配光角30°
配光角60°
配光角120°
NLFL150A
配光角30°
配光角60°
配光角120°
NLFL200A
配光角30°
配光角60°
配光角120°
照度シミュレーション
看板のサイズに合わせて、光のシミュレーションを行い必要な数量や、取付の間隔等のご提案も行います。
例：5m x 25mの看板に対して180cmの支柱を用いて上からNLFL50A-ACで照らした場合
条件①設置間隔を3ｍ、NLFL50A-ACを看板に対して90°に設置
条件②設置間隔を3ｍ、NLFL50A-ACを看板に対して135°に設置
条件③設置間隔を3ｍ、NLFL50A-ACを看板に対して165°に設置
条件④設置間隔を3ｍ、NLFL50A-ACを看板に対して180°に設置
強風対策（屋外常設時）
ステンレスの六角ボルトで締め付けて角度を固定することで、強風環境でも取付部が壊れることなく屋外常設用の投光器として使用が可能です。
【ボルトの締め付け】
角度目盛を合わせて締めてください。
【風圧の試験方法】
JIS C 8105-2-5:2017の投光器に関する安全性要求事項では、取付部の強度を、風速60 m/sに耐えるように作ることと定められています。
弊社の耐荷重試験では、投影面を水平方向の下向き設置。均等荷重を加えて10分間試験を行い、1°以上の恒久変形がないことを確認しています。
標準機種一覧表
| 型式 | 図面 | 全光束 | 照度(1m) | 電源 | 消費電力 | 寸法（W x H x D） | ||
|---|---|---|---|---|---|---|---|---|
| 30° | 60° | 120° | ||||||
| NLFL50A-AC | PDF DXF | 5,400 lm | 20,400 lx | 4,600 lx | 1,900 lx | AC100-240V | 50W | 245 x 323 x 51.0 mm |
| NLFL80A-AC | PDF DXF | 8,900 lm | 31,580 lx | 7,180 lx | 3,300 lx | 80W | 275 x 360 x 58.5 mm | |
| NLFL100A-AC | PDF DXF | 11,200 lm | 42,000 lx | 12,400 lx | 4,100 lx | 100W | 325 x 405 x 63.5 mm | |
| NLFL150A-AC | PDF DXF | 15,600 lm | 43,600 lx | 12,780 lx | 5,600 lx | 150W | 370 x 430 x 63.5 mm | |
| NLFL200A-AC | PDF DXF | 19,700 lm | 58,170 lx | 11,100 lx | 6,970 lx | 180W | 400 x 470 x 63.5 mm | |
主要寸法図

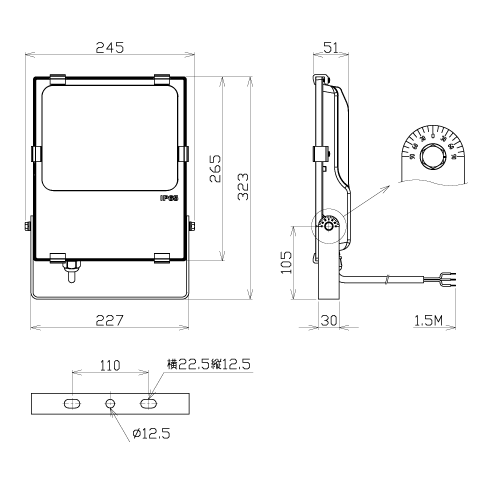

NLFL50A

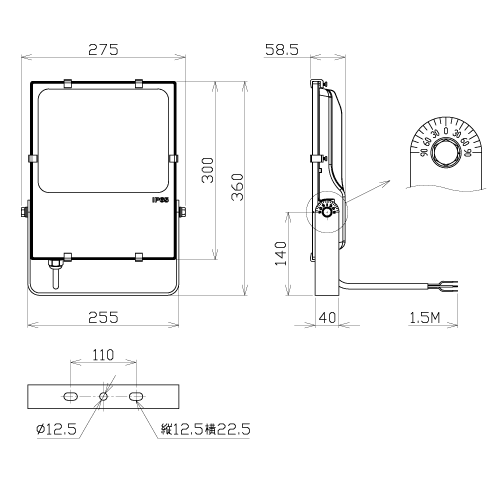

NLFL80A

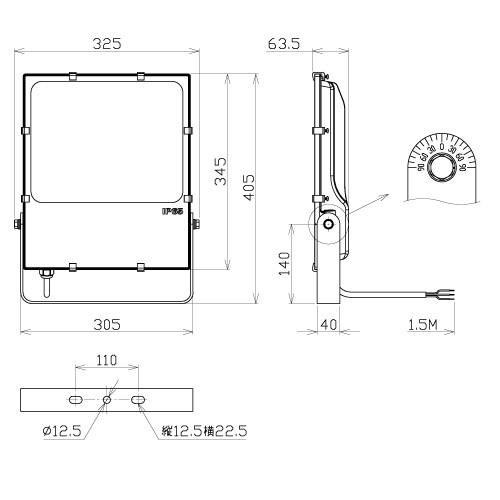

NLFL100A

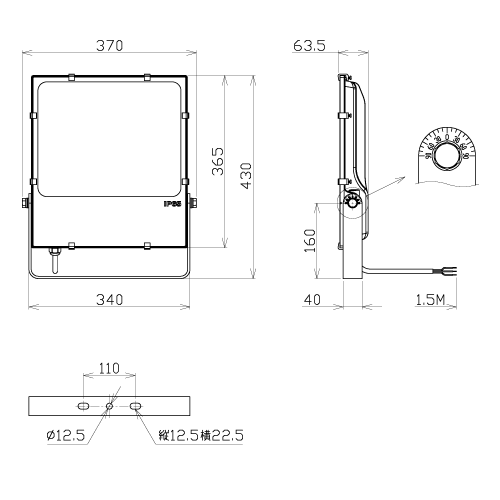

NLFL150A

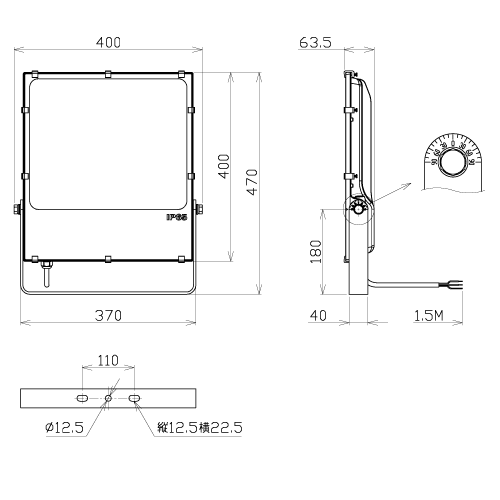

NLFL200A
アームの材質
材質は屋外環境に長時間置いても錆びにくいステンレス製で、外側には耐候塗料を使用しています。
アームの許容風速データ
JIS C 8105-2-5：2017 5.6.5.1による試験
| 形式 | 照明器具の受圧面積 | アーム | 設計許容風速 |
|---|---|---|---|
| NLFL50 | 0.06m2 | 標準（FA-086A） | 60m/s |
| 垂直（FA-100V） | 60m/s | ||
| 水平（FA-115H） | 60m/s | ||
| NLFL80A | 0.08m2 | 標準（FA-086A） | 60m/s |
| 垂直（FA-100V） | 60m/s | ||
| 水平（FA-115H） | 60m/s | ||
| NLFL100A | 0.10m2 | 標準（FA-086A） | 60m/s |
| 垂直（FA-100V） | 60m/s | ||
| 水平（FA-115H） | 60m/s | ||
| NLFL150A | 0.12m2 | 標準（FA-086A） | 60m/s |
| 垂直（FA-100V） | 60m/s | ||
| 水平（FA-115H） | 60m/s | ||
| NLFL200A | 0.15m2 | 標準（FA-086A） | 60m/s |
| 垂直（FA-100V） | 60m/s | ||
| 水平（FA-115H） | 60m/s |
※この表に記載されている相当風速は、10分間の平均風速を指します。
オプション
-
アーム 標準
- 内側材質：ステンレス
- 外側材質：耐候塗料
-
アーム 垂直
- 内側材質：ステンレス
- 外側材質：耐候塗料
-
アーム 水平
- 内側材質：ステンレス
- 外側材質：耐候塗料
型式選定方法
| 型式 | サイズ | 電源 | 本体色 | 配光角 | 色温度 | オプション | |
|---|---|---|---|---|---|---|---|
| NLFL |
|
A | AC =AC100-240V |
|
|
|
|
