導光柱式アラームライト

( NLA70シリーズ )

LEDアラームライト一覧


NLA70シリーズ

LEDアラームライトNLA70シリーズ

特長

赤・黄・緑の3色を導光棒を用いて発光するアラームライトです。

導光棒による発光で、グローブ全体より光を放出することができ、全方向から容易に表示確認が可能です。

独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しています。また、震動試験、絶縁抵抗試験をクリアした安全設計です。

可倒式の取付台座は機械に取り付けた状態で折りたたむことができ、表示位置の角度調整をはじめ、本製品を取り付けた機械梱包の際に取り外す手間を省くことができます。

赤色の導光棒による全体発光
黄色の導光棒による全体発光
緑色の導光棒による全体発光

用途例

FA機械の動作状態表示(注意喚起)、遊戯機用状態表示、屋内駐車場の空き表示など

製品紹介動画


仕様

期待寿命 使用温度25℃ 60,000時間
※寿命は初期の照度に対し70%の照度となる時点
使用温度 -10℃~40℃ (ただし、氷結しないこと)
保護等級 IP53
材質 ポリカーボネート
ケーブル 樹脂台座仕様:800mm(UL1007×AWG22)
L型金具仕様:750mm(UL1007×AWG22)
金属台座仕様:850mm(UL1007×AWG22)
直付け仕様:850 mm(UL1007×AWG22)
適合規格 ceマーク
オプション ブザー

標準機種一覧表

型式 電源 消費電力
NLA70 DC24V R(赤) 1.5W
Y(黄) 1W
G(緑) 1W

主要寸法図

樹脂台座

樹脂台座

L型金具

L型金具

金属台座:(可倒式)

金属台座(可倒式)

金属台座

金属台座

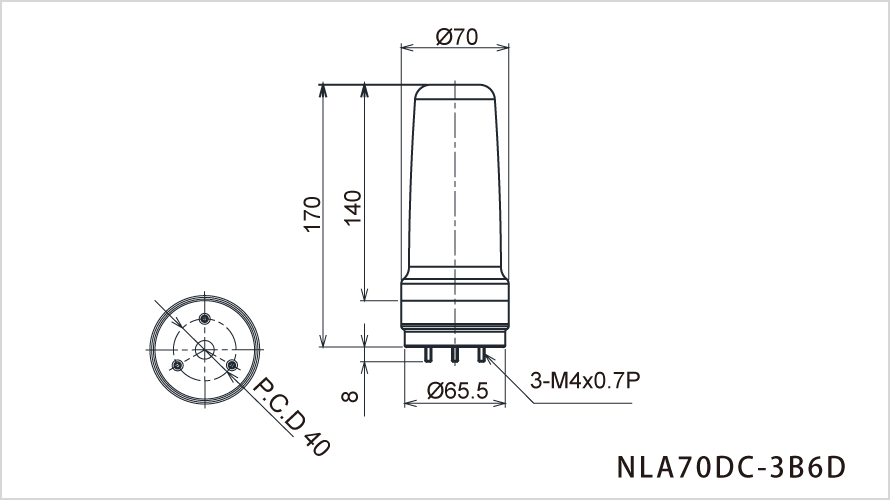

直付け

直付け

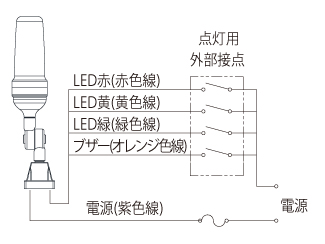

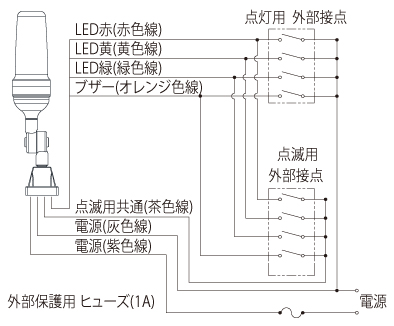

配線図(DC)/ 信号線色対応一覧表

LEDアラームライトの配線図

LEDアラームライトの配線図

信号線色対応一覧表

  対応信号線色
赤色灯
黄色灯
緑色灯
ブザー オレンジ
点滅用共通線
共通線

型式選定方法

型式 電源 台座   点滅 ブザー
NLA70
  • DC
    =DC 24V
  • B1
    =樹脂台座
  • B2
    =L型金具
  • B3
    =金属台座(可倒式)
  • B4
    =金属台座
  • B6
    =直付
  • D
  • 記号無し
    =点滅無し
  • S
    =点滅有り
  • 記号無し
    =ブザー無し
  • Z
    =ブザー有り
  • R=赤
  • Y=黄
  • G=緑
