特長
パソコン等とUSBで接続することで制御と給電が可能です。
接続はUSB 2.0 Type-Aだけでなく、変換アダプタを使用すればUSB Type-C（充電のみは不可でデータ転送できるもの）も接続可能なため、複雑な配線は不要です。
発光色は赤・黄・緑・青・白の5色に対応し、表示順序を自由にカスタマイズできます。
高い視認性により警告効果に優れ、各種ステータスを直感的に把握できます。
台座の種類
用途例
生産ライン、実験室、試験装置、自動化制御システム、POS システム、遊技台など
仕様
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
|---|---|
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP53 |
| 電源 | DC5V |
| 対応OS | Windows 7/8/10/11 Linux（VB非対応） |
| 開発言語 | C、C++、VB |
| 通信方式 | USB 2.0 Type A |
| 材質 | 本体：66ナイロン グローブ：ポリカーボネート |
| ケーブル | B1 樹脂台座仕様：800ｍｍ（UL2725 AWG24） B2 L型金具仕様：750ｍｍ（UL2725 AWG24） B3 金属台座仕様：850ｍｍ（UL2725 AWG24） B4 金属台座仕様：750ｍｍ（UL2725 AWG24） B6 直付け仕様：850 mm（UL2725 AWG24） |
|---|---|
| 最大伝送距離 | 標準ケーブル: 5m アクティブケーブル: 15m |
| 適合規格 |
|
| オプション | ブザー：85dB（1m距離にて測定） |
| グローブ：乳白色 |
従来のPLCとUSB接続の違い
従来のPLCで駆動する表示灯・警告灯は、配線や制御盤への組み込みが必要となり、設置工数や配線コストが発生します。特に小型～中型装置やPC制御機器では、コスト面やメンテナンス性の面で負担となるケースがあります。
弊社のNLA50USBシリーズはプラグアンドプレイ（PnP）に対応しており、配線作業を最小限に抑え、短時間で設置が可能です。着脱も容易なため、保守や装置構成変更時の作業負荷を軽減できます。
無償提供のDLLソフトウェアライブラリを介して制御でき、WindowsやLinux環境から直接アクセス可能です。NLA50USBシリーズの制御は装置のソフトウェアロジックと連携して動作し、「ソフトウェア主導」での状態表示を実現します。
従来のPLC駆動と比較して、ハードウェア依存を低減でき、設置時間の短縮とシステム全体の柔軟性・拡張性の向上に貢献します。
独自設計の反射構造
ユニット上部からの光を内部曲面ミラーで反射させています。
標準タイプより明るく、均一に発光します。

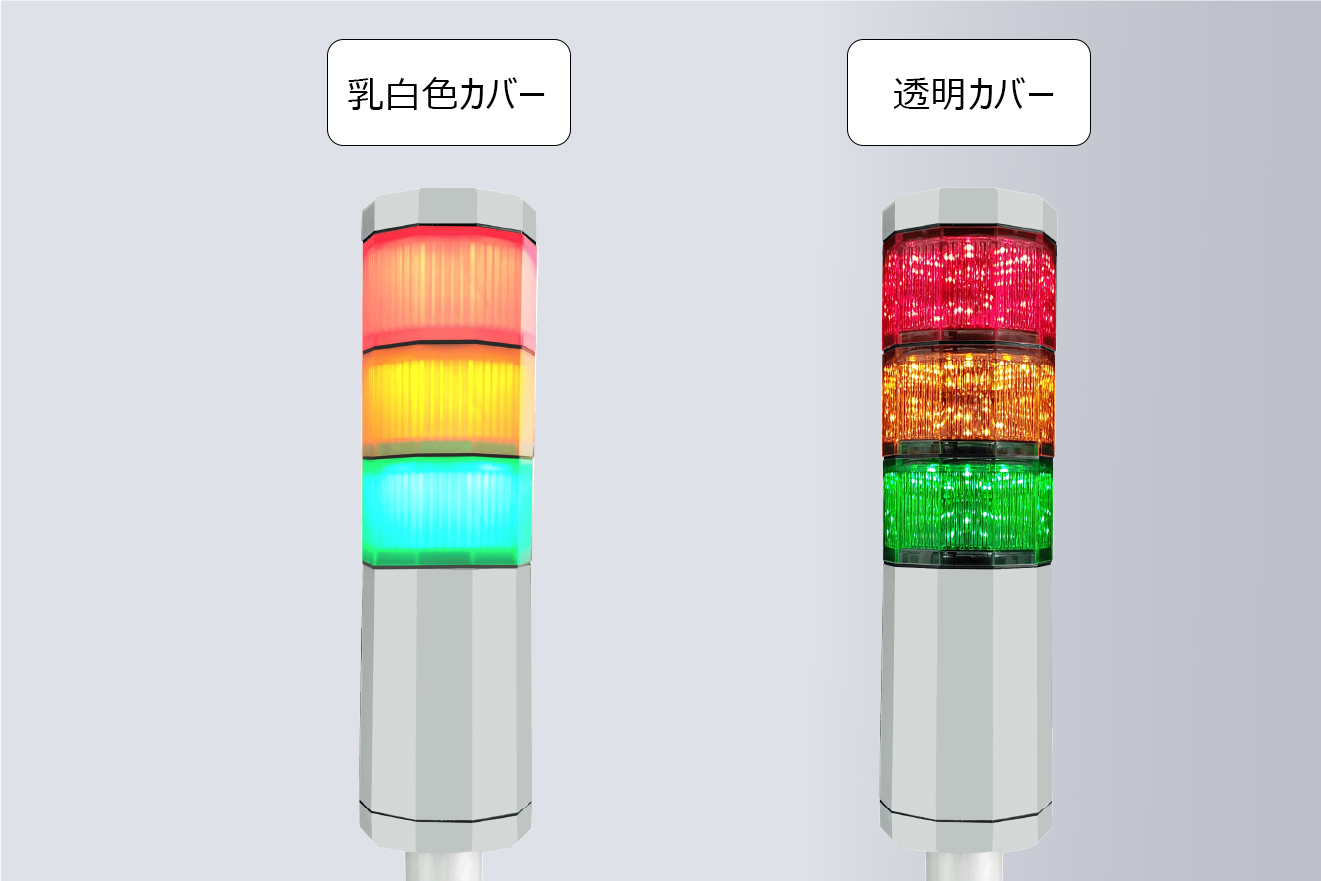

透明と乳白色のグローブ
工場内など誤認や見落としを防ぐ必要がある場合は、遠くからの視認性が高い透明グローブがおすすめです。
また、スーパーマーケットのレジやオフィスなどで近距離で確認する場合は、目を保護するため、より柔らかい光を発する乳白色のグローブがおすすめです。
従来品との比較例
弊社のアラームライトは従来品とは違い発光部分全体が光るため、遠くからの判別も容易なので、誤認や見落としを防ぎます。
用途例

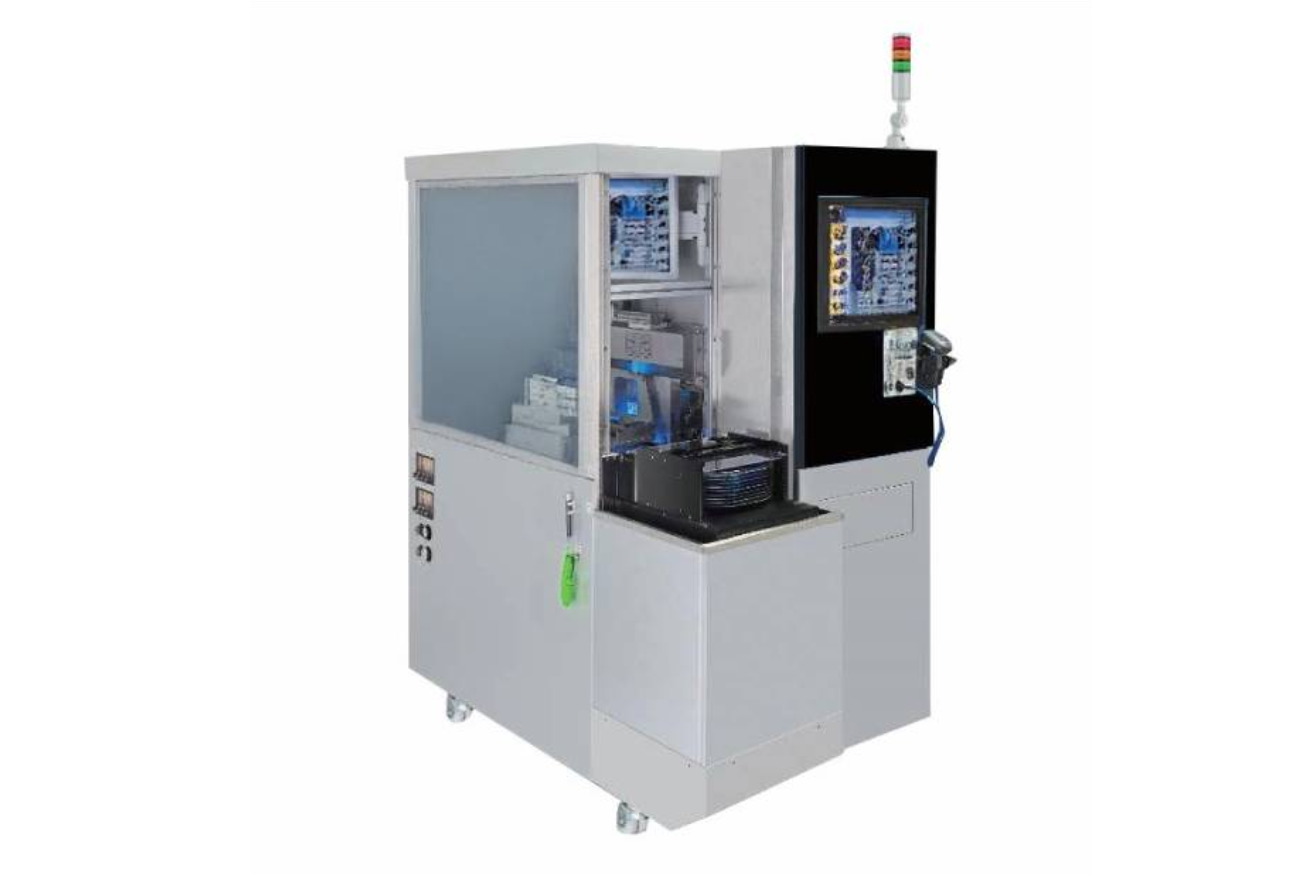

自動化制御システム

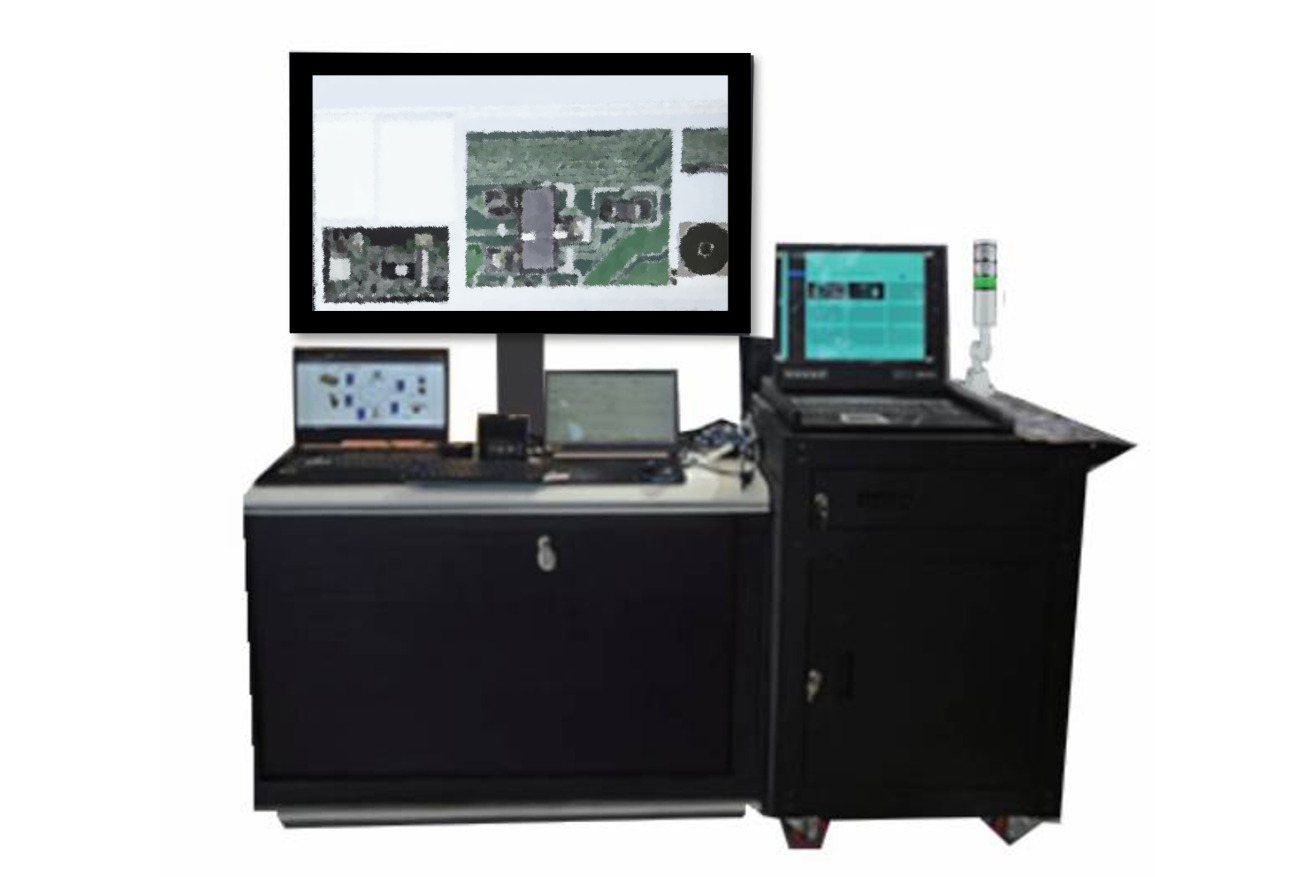

AOI検査機

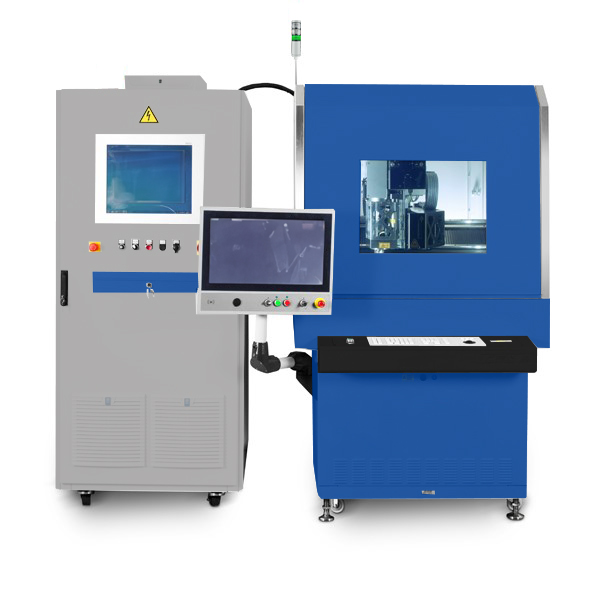

レーザー彫刻機

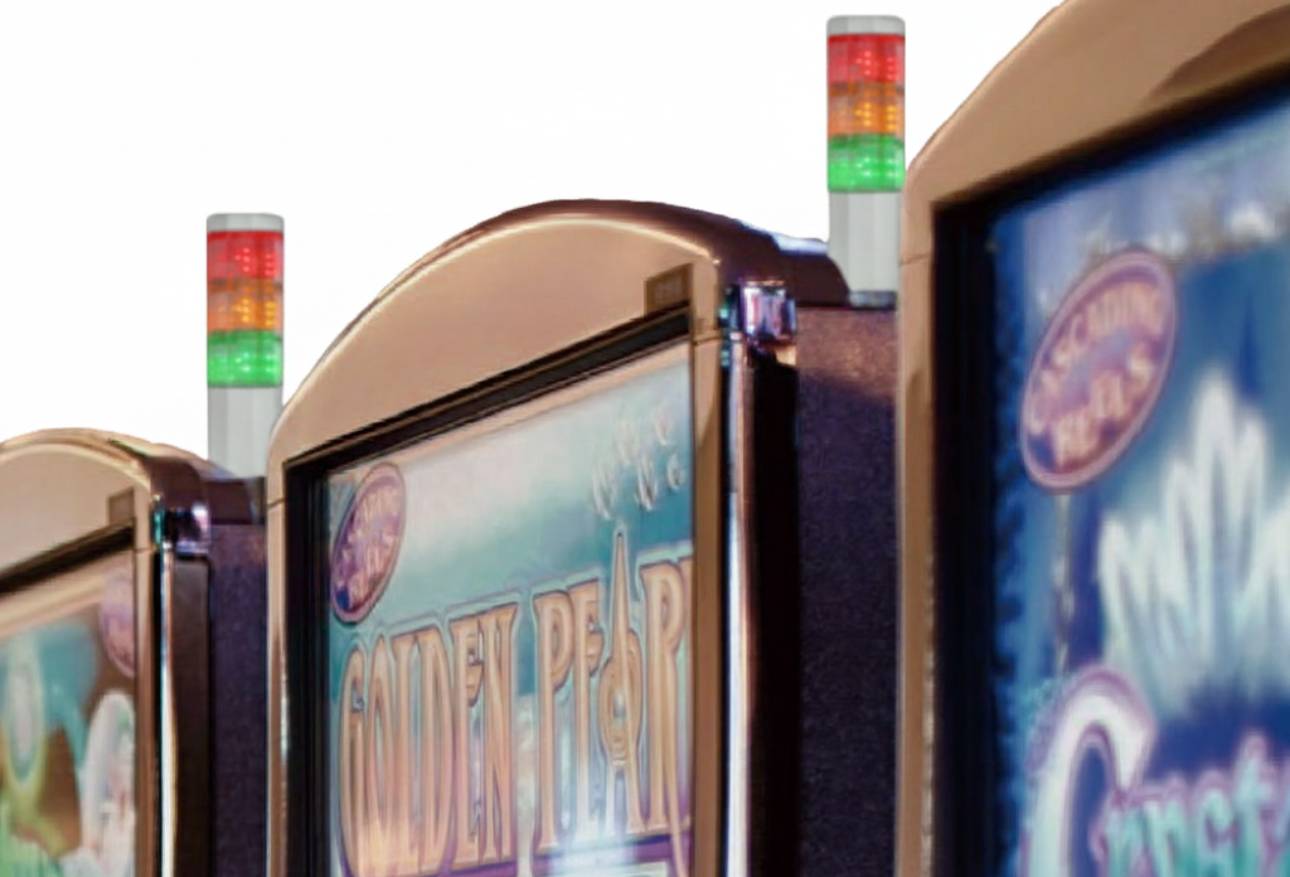

遊技台
機種一覧表
| 型式 | 電源 | 色 | 消費電力 |
|---|---|---|---|
| NLA50 | DC5V | R（赤） | 0.46W |
| Y（黄） | 0.49W | ||
| G（緑） | 0.43W | ||
| B（青） | 0.55W | ||
| W（白） | 0.49W |
主要寸法図
樹脂台座：B1
| NLA50USB-□B1D L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA50USB- | 1B1D | 2B1D | 3B1D | 4B1D | 5B1D |
| L（mm）ブザーなし | 276 | 306 | 336 | 366 | 396 |
| L（mm）ブザーあり | 291 | 321 | 351 | 381 | 411 |
L型金具：B2
| NLA50USB-□B2D L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA50USB- | 1B2D | 2B2D | 3B2D | 4B2D | 5B2D |
| L（mm）ブザーなし | 320 | 350 | 380 | 410 | 440 |
| L（mm）ブザーあり | 335 | 365 | 395 | 425 | 455 |
金属台座：（可倒式）B3
| NLA50USB-□B3D L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA50USB- | 1B3D | 2B3D | 3B3D | 4B3D | 5B3D |
| L（mm）ブザーなし | 223 | 253 | 283 | 313 | 343 |
| L（mm）ブザーあり | 238 | 268 | 298 | 328 | 358 |
金属台座：B4
| NLA50USB-□B4D L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA50USB- | 1B4D | 2B4D | 3B4D | 4B4D | 5B4D |
| L（mm）ブザーなし | 325 | 355 | 385 | 415 | 445 |
| L（mm）ブザーあり | 340 | 370 | 400 | 430 | 460 |

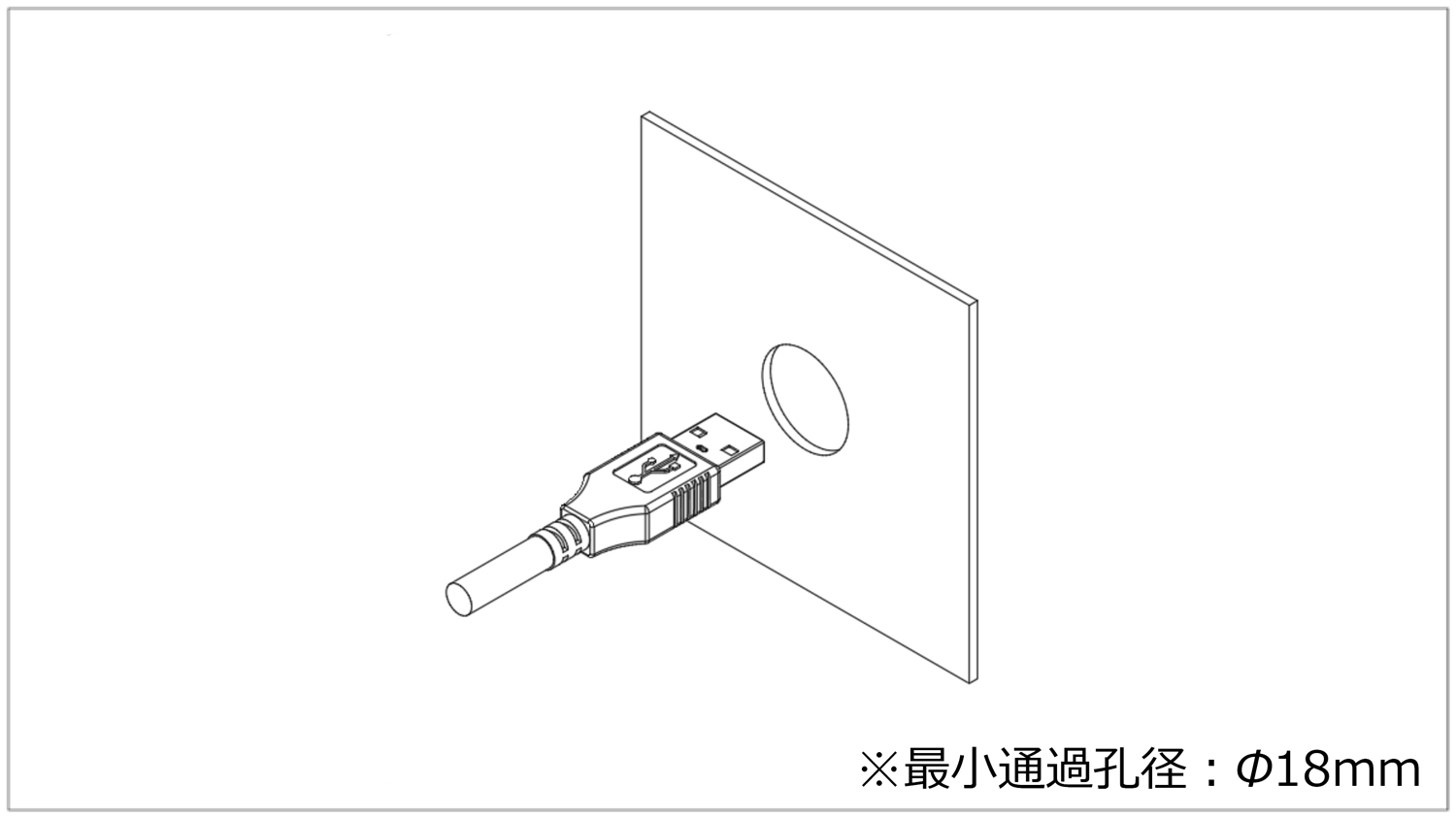

直付け：B6
| NLA50USB-□B6D L部寸法表 | |||||
|---|---|---|---|---|---|
| NLA50USB- | 1B6D | 2B6D | 3B6D | 4B6D | 5B6D |
| L（mm）ブザーなし | 120 | 150 | 180 | 210 | 240 |
| L（mm）ブザーあり | 135 | 165 | 195 | 225 | 255 |
型式選定方法
| 型式 | 段数 | 台座 | 本体色 | ブザー | 色 | グローブ |
|---|---|---|---|---|---|---|
| NLA50USB |
|
|
|
|
|
|
