防水型LEDスポットライト

( NLS-15/18シリーズ )

スポットライト一覧


NLS-15/18シリーズ

スポットライトNLS-15シリーズ

特長

NLS-15/NLS18シリーズは本体にアルミ、前面に強化ガラスを採用し、壊れにくい強固な設計です。

従来のハロゲンランプ型の代替としてもご使用いただけます。

電流IC回路を採用し、電圧の変動があっても一定の照度を保ち、チラツキがなく、さらにLEDの長寿命化も実現しています。

独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有するので機内照明に最適です。

LEDは世界的に信頼性の高いメーカーを採用しています。

用途例

産業機械照明、設備機械照明、外観検査照明など


仕様

色温度 5,700K
期待寿命 使用温度40℃ 40,000時間
※寿命は初期の照度に対し70%の照度となる時点
使用温度 -10℃~40℃ (ただし、氷結しないこと)
保護等級 IP67 (ヘッドケース内のみ)
※マシニングセンターなどの機内照明には使用できません。
電源ケーブル 3m (VCTF0.75mm2x2C)
適合規格 pseマーク ceマーク fccマーク reachマーク
オプション 色温度 4000K
L字取付金具(AL-23)
クランプ取付金具(AL-28B)
プラグ付2mケーブル(2M+P)

公式ショップで購入する 取扱説明書

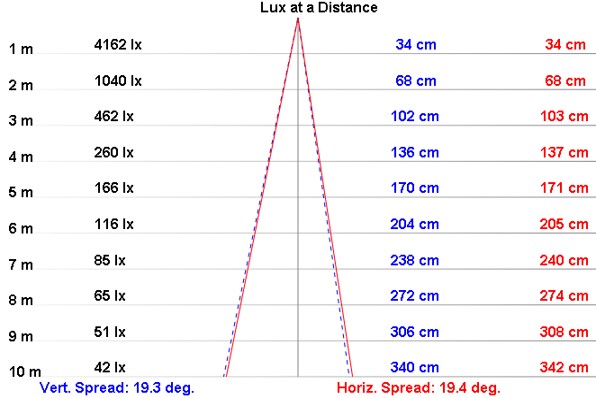

NLS-15 標準機種一覧表

型式 電源 図面 全光束 照度(1m) 消費電力
NLSS15C-DC DC24V PDF DXF 660 lm 3,600 lx 7W
NLSS15C-AC AC100~240V PDF DXF 9W
NLSM15CP-DC DC24V PDF DXF 7W
NLSM15CP-AC AC100~240V PDF DXF 9W
NLSL15CP-DC DC24V PDF DXF 7W
NLSL15CP-AC AC100~240V PDF DXF 9W

※プラグ付2mケーブルは、形式末尾に(2M+P)とご指定ください。対応電源はAC100~120Vとなります。

NLS15 公式ショップで購入する

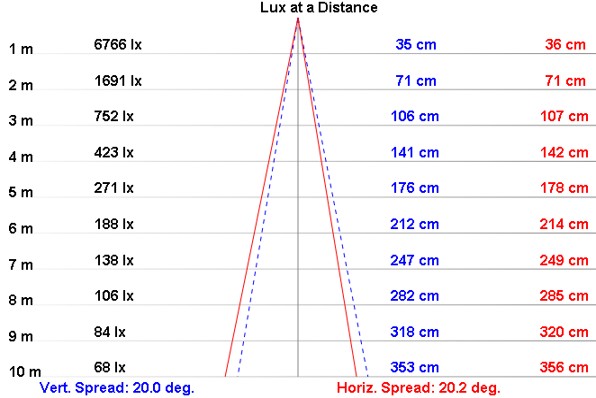

NLS-18 標準機種一覧表

型式 電源 図面 全光束 照度(1m) 消費電力
NLSS18C-DC DC24V PDF DXF 1,030 lm 5,600 lx 10W
NLSS18C-AC AC100~240V PDF DXF 12W
NLSM18CP-DC DC24V PDF DXF 10W
NLSM18CP-AC AC100~240V PDF DXF 12W
NLSL18CP-DC DC24V PDF DXF 10W
NLSL18CP-AC AC100~240V PDF DXF 12W

※プラグ付2mケーブルは、形式末尾に(2M+P)とご指定ください。対応電源はAC100~120Vとなります。

NLS18 公式ショップで購入する

主要寸法図

NLSS15-DC/AC

NLSS15の寸法図

NLSM15-DC/AC

NLSM15の寸法図

NLSL15-DC/AC

NLSL15の寸法図


オプション


型式選定方法

型式; アーム長さ サイズ アームの種類 電源 オプション
NLS
  • S
    =アーム無し
  • M
    =ミディアムアーム
  • L
    =ロングアーム
  • 15C
  • 18C
    【※アーム長さ = M,Lのみ】
  • P
    =丸パイプ(金属台座)
    (M:220x220mm)
    (L:400x400mm)
  • DC
    =DC24V
  • AC
    =AC100~240V
    ※交流電源は単相をご利用ください。
  • L字取付金具(AL-23)
  • クランプ取付金具(AL-28B)
  • 色温度4000K(4000K)
    ※サイズ:03Cのみ
  • プラグ付2mケーブル(2M+P)
    ※対応電源はACのみ100~120Vになります。
    ※選定の際、型式の最後に(2M+P)とご指定ください。
