NLT4シリーズ
特長
LEDと電源回路を同一基板上に配置するDOB技術により、従来シリーズよりもさらにスリムかつ、お求めやすい価格になりました。
乳白カバーの採用により、均一に発光し、ギラつきを抑えました。
独自設計の保護回路により、優れた絶縁性を有します。
用途例
低温環境照明、制御盤内照明、屋内照明、冷蔵倉庫照明、冷凍倉庫照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -40℃～40℃ |
| 保護等級 | IP65 |
| 電源 | AC |
| 電源ケーブル | 3m （VCTF0.75mm2x2C） |
| 適合規格 |
|
| カバー | 乳白色 |
| オプション | 取付マグネット（ND-P03） |
|---|---|
| L字取付金具（ND-P07） | |
| 吊り下げ金具（ND-P09） | |
| プラグ付2mケーブル（2M+P） | |
| 保護等級IP67（IP67） |

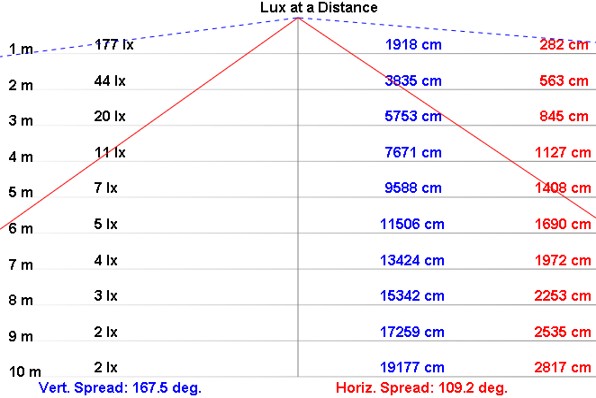

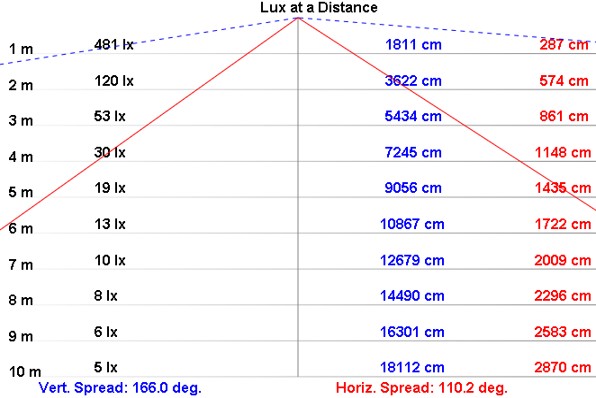

標準機種一覧表
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 | |
|---|---|---|---|---|---|---|
| ◆ | NLT4-10-AC-S | PDF DXF | 380 lm | 80 lx | AC100～120V / AC200～240V |
3-5W / 3-5W |
| ◆ | NLT4-20-AC-S | PDF DXF | 790 lm | 170 lx | 6-8W / 7-10W | |
| ◆ | NLT4-30-AC-S | PDF DXF | 1,190 lm | 260 lx | 9-12W / 11-14W | |
| ◆ | NLT4-40-AC-S | PDF DXF | 1,620 lm | 360 lx | 13-16W / 15-19W | |
| NLT4-10-AC1-S | PDF DXF | 340 lm | 80 lx | AC100～120V | 4W | |
| NLT4-20-AC1-S | PDF DXF | 690 lm | 160 lx | 8W | ||
| NLT4-30-AC1-S | PDF DXF | 1,030 lm | 230 lx | 12W | ||
| NLT4-40-AC1-S | PDF DXF | 1,380 lm | 310 lx | 16W |
◆印の製品はプラグ付ケーブル（2M+P）を選ぶことができません。
主要寸法図
標準
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLT4-10 | 300 | 290 |
| NLT4-20 | 520 | 510 |
| NLT4-30 | 735 | 725 |
| NLT4-40 | 950 | 940 |

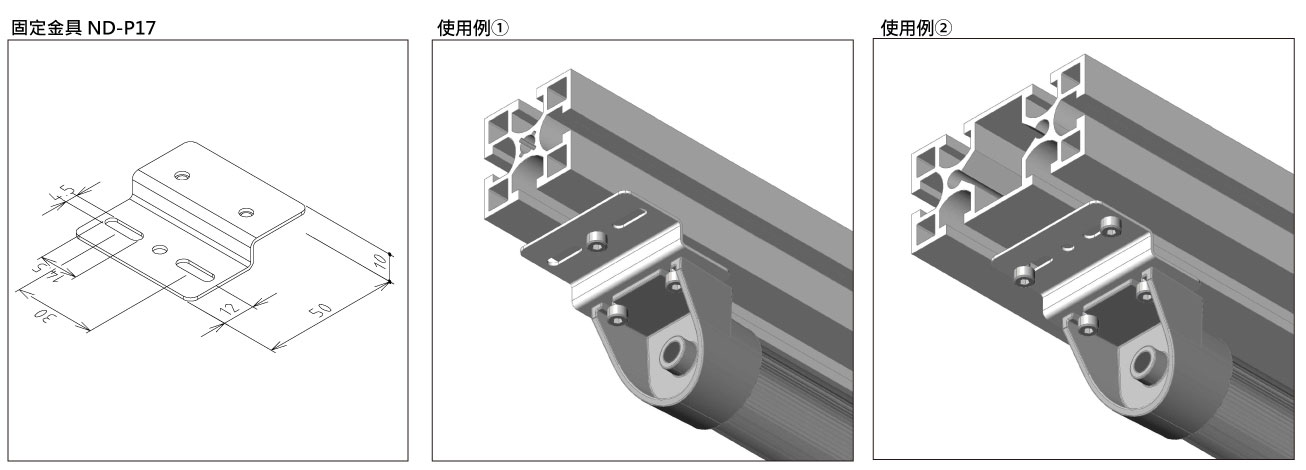

オプション
型式選定方法
| 型式 | サイズ | 電源 | カバー | オプション |
|---|---|---|---|---|
| NLT4 |
|
|
|
|
