NLT2シリーズ
特長
透光率が高く、衝撃に強いポリカーボネートを使用し、本体を軽量化しました。
オプションとして、100Ｖ対応のプラグ付きケーブル仕様(2M+P)もあり、配線の工事が不要なため簡単に移動、設置が可能で、幅広い用途にご使用いただけます。
定電流ＩＣ回路を採用し、電圧の変動があっても一定の照度を保ち、ちらつきがなく、LEDの長寿命化も実現しています。
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており高い絶縁性を有する安全設計です。
LEDは世界的に信頼性の高いメーカーを採用しています。
用途例
制御盤内照明、設備機械照明、屋内照明、冷蔵倉庫照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 電源ケーブル | 3m （VCTF0.75mm2x2C） |
| 適合規格 |
|
| カバー | 乳白色 |
| オプション | 透明カバー |
|---|---|
| 取付マグネット（ND-P03） | |
| L字取付金具（ND-P07） | |
| 吊り下げ金具（ND-P09） | |
| プラグ付2mケーブル（2M+P） |
ちらつきのない優しい光
IEEE 1789（照明のちらつきの影響と評価に関する規格） が推奨する安全なフリッカー率は8%とされ、3%程度でちらつきはほぼ確認できません。
弊社のLED製品はフリッカー率をさらに2%未満まで低減した独自設計で、一般的な静止画や動画の撮影だけでなく、高いフレームレート（240fpsなど）での撮影でもちらつきは発生しません。 そのため画像検査や外観検査などの精密な撮影用途に適しています。
※他の光源の影響を受けないように設置してください。
【従来品】撮影時に縞模様が出てしまう。
【日機製品】撮影時にも縞模様が出ない。
標準機種一覧表（カバー：乳白色）
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLT2-10-AC-S | PDF DXF 3D STEP | 900 lm | 250 lx | AC100V | 7W |
| NLT2-20-AC-S | PDF DXF 3D STEP | 1,900 lm | 500 lx | 14W | |
| NLT2-30-AC-S | PDF DXF 3D STEP | 2,900 lm | 750 lx | 20W | |
| NLT2-40-AC-S | PDF DXF 3D STEP | 3,900 lm | 1,000 lx | 27W | |
| NLT2-50-AC-S | PDF DXF 3D STEP | 4,140 lm | 1,130 lx | AC100-240V | 34W |
※プラグ付2mケーブルは、型式末尾に（2M+P)とご指定下さい。
照度データ

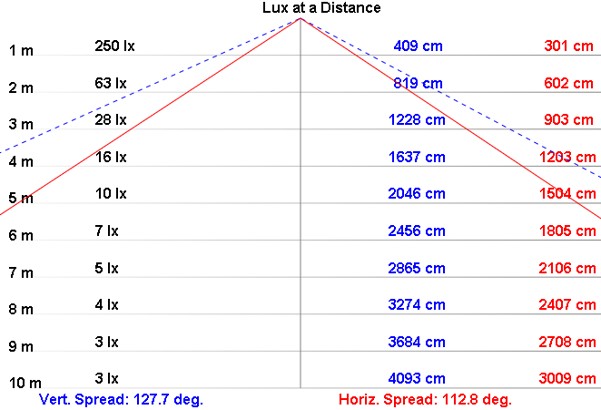

NLT2-10-AC-S

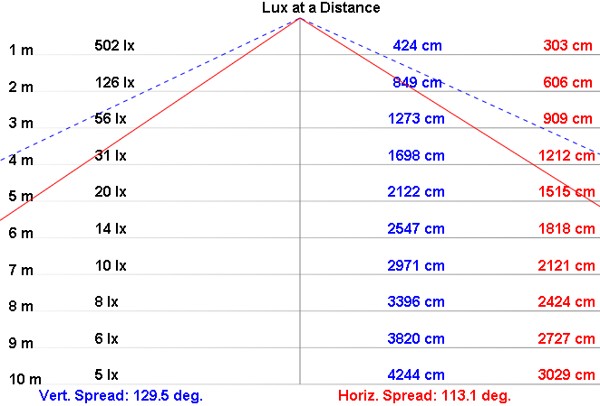

NLT2-20-AC-S

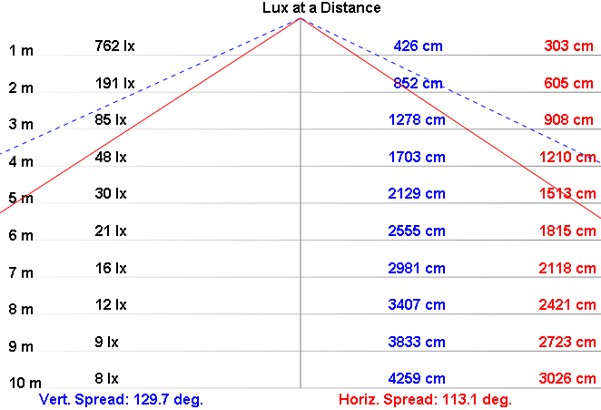

NLT2-30-AC-S
NLT2-40-AC-S
NLT2-50-AC-S
標準機種一覧表（カバー：透明）
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLT2-10-AC | PDF DXF 3D STEP | 1,040 lm | 330 lx | AC100V | 7W |
| NLT2-20-AC | PDF DXF 3D STEP | 2,140 lm | 670 lx | 14W | |
| NLT2-30-AC | PDF DXF 3D STEP | 3,260 lm | 1,010 lx | 20W | |
| NLT2-40-AC | PDF DXF 3D STEP | 4,330 lm | 1,370 lx | 27W | |
| NLT2-50-AC | PDF DXF 3D STEP | 4,880 lm | 1,560 lx | AC100-240V | 34W |
※プラグ付2mケーブルは、型式末尾に（2M+P)とご指定下さい。
主要寸法図
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLT2-10 | 300 | 290 |
| NLT2-20 | 520 | 510 |
| NLT2-30 | 735 | 725 |
| NLT2-40 | 950 | 940 |
| NLT2-50 | 1,170 | 1,160 |
オプション
型式選定方法
| 型式 | サイズ | 電源 | カバー | オプション |
|---|---|---|---|---|
| NLT2 |
|
|
|
|
