三価クロムめっき鉄製エルボ
三価クロムめっき鉄製エルボとは
継手は、主に2つの部品を接続する部品として使用される継手の一種です。
三価クロムめっき鉄製継手は、耐食性・耐熱性を有し、化学、石油、天然ガス、その他の産業で広く使用されています。
仕様
| 材質 | 三価クロムめっき鉄 |
|---|---|
| 最高使用圧力 | 2 MPa |
| 適用流体 | 空気、油 |
標準機種一覧表
ストリートエルボ

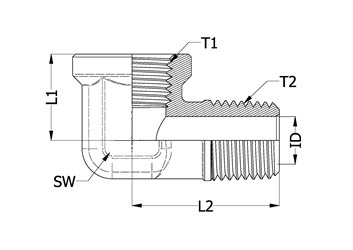

| 型式 | T1 | T2 | L1（mm） | L2（mm） | SW（mm） | ID（mm） |
|---|---|---|---|---|---|---|
| N-TTFL-0101 | 1/8" | 1/8" | 22.5 | 30 | 5.5 | 14 |
| N-TTFL-0202 | 1/4" | 1/4" | 27 | 35 | 7 | 18.5 |
| N-TTFL-0303 | 3/8" | 3/8" | 26 | 34 | 9.5 | 22.5 |
| N-TTFL-0404 | 1/2" | 1/2" | 32 | 42 | 12.5 | 26.5 |
| N-TTFL-0606 | 3/4" | 3/4" | 31 | 46 | 15.5 | 33 |
| N-TTFL-1010 | 1" | 1" | 42 | 57 | 22 | 40.5 |
おねじエルボ
| 型式 | T1 | T2 | L1（mm） | L2（mm） | SW（mm） | ID（mm） |
|---|---|---|---|---|---|---|
| N-TTL-0101 | 1/8" | 1/8" | 23 | 23 | 4.4 | 14 |
| N-TTL-0201 | 1/4" | 1/8" | 27 | 22 | 4.4 | 14 |
| N-TTL-0202 | 1/4" | 1/4" | 27 | 27 | 6.5 | 14 |
| N-TTL-0302 | 3/8" | 1/4" | 29 | 29 | 6.5 | 17 |
| N-TTL-0303 | 3/8" | 3/8" | 31 | 31 | 9 | 16.5 |
| N-TTL-0402 | 1/2" | 1/4" | 33 | 33 | 6.5 | 19 |
| N-TTL-0403 | 1/2" | 3/8" | 34 | 33 | 9 | 18.5 |
| N-TTL-0404 | 1/2" | 1/2" | 31 | 31 | 12 | 27.5 |
| N-TTL-0604 | 3/4" | 1/2" | 41 | 41 | 12 | 27 |
| N-TTL-0606 | 3/4" | 3/4" | 40 | 42 | 15.5 | 28 |
| N-TTL-1006 | 1" | 3/4" | 45 | 45 | 15 | 33 |
| N-TTL-1010 | 1" | 1" | 50 | 50 | 20.5 | 33 |
