閉端接続子
閉端接続子とは
線を重ね合わせて圧着することで、振動などでも抜けにくく、簡単に接続・絶縁することが可能です。
幅広い種類の電気製品、配線機器にも使用可能です。
材質
本体はナイロン66製で難燃性、耐熱性に優れ、内側には電気を流しやすい錫メッキ銅を使用しています。
仕様
| 本体材質 | ナイロン66 |
|---|---|
| 端子材質 | 銅すずメッキ |
| 難燃グレード | UL94V-2 |
| 耐熱温度 | 105℃ |
| 適合規格 | UL,CSA,CQC,RoHS,REACH |
標準機種一覧表

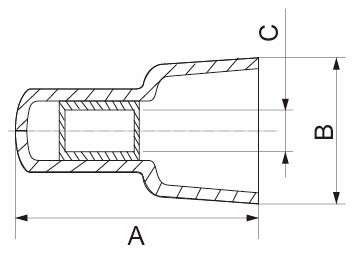

| 型式 | A(mm) | B(mm) | C(mm) | 電気規格 | 適用ケーブル | 色 |
|---|---|---|---|---|---|---|
| N-NG-CE1 | 18.2 | 7.8 | 2.6 | 300V MAX | 22-18 AWG 24-18 AWG |
透明 |
| N-NG-CE2I | 20.0 | 9.5 | 3.3 | 22-14 AWG | ||
| N-NG-CE5I | 25.5 | 12.5 | 4.4 | 300V MAX(UL,CSA) 600V MAX(CQC) |
22-10 AWG 20-12 AWG |
|
| N-NG-CE8 | 27.7 | 14.3 | 5.3 | 300V MAX(UL) 600V MAX(CSA,CQC) |
16-10 AWG |
