NLHシリーズ

高天井用LED照明

特長

弊社が得意とする工作機械内の機内照明の技術を応用したオイルミスト対応の高天井LED照明です。
前面に強化ガラスを採用した完全防水（IP67）で、溶剤や接着剤を用いる特殊環境下でも使用が可能です。

独自設計の保護回路で、突入電流やサージ、瞬時停電に対応しています。また、誘導雷サージを迂回させる免電設計で、落雷や雷放電から製品を守る安全設計です。

発光角度120°の白色LEDの自然な光の広がりで、放熱フィン一体形成型アルミニウムボディと樹脂材を併用して高い放熱性かつ省エネ性を実現しました。

※設置の際にはかならず落下防止ワイヤーを取り付けてください。

用途例

オイルミスト環境、工場照明、倉庫照明など

製品紹介動画

仕様

色温度 5,700K
期待寿命 使用温度50℃ 40,000時間
※寿命は初期の照度に対し70％の照度となる時点
使用温度 -10℃～50℃ （ただし、氷結しないこと）
環境湿度 10％～90％
保護等級 IP67 （ライト本体部のみE39口金を除く）
電源ケーブル 0.5m(HL、FLのみ) 他はケーブル無し

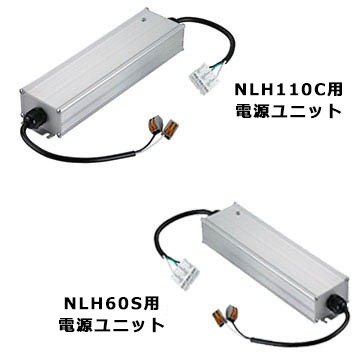

電源ユニット NLH60S/110C - 外付電源
NLH150S/200C - 本体一体型電源
適合規格 pseマーク（一体型）/ pseマーク（別置型）

オイルミスト対応

オイルミストの発生するような工場、溶剤や接着剤等を用いる工場においても安心してご使用できます。
完全防水のため、オイルミストが器具内に入り、LED電源を劣化させることもありません。

オイルミスト対応

雷対策も万全

誘導雷サージを素早く迂回させる免電設計で、落雷などから製品を守ります。（サージ波型8/20μｓで10kAまで放流可能です。）

落雷や雷放電が起きると電線に誘導雷サージが発生し、多くの電子機器を破壊します。本製品には雷サージ保護素子が内蔵されています。

線間±6kV , 対地±15kV
国際基準の3倍　国際基準の3.75倍

サージ発生時の流れ方

誘導雷サージ

SPD（避雷器）

雷などで発生した瞬間的に激しく変動する電流(サージ)を制限して、本LED投光器を保護しています。

一般的な落雷では数十kV以上のサージが発生しますが、本LED投光器は電源ICと接地の間にSPDを設置し、雷サージ発生時にサージが侵入してきてもSPDから接地へ雷サージを放流します。

※設置する際は、必ず接地(アース)を行ってください。

チラツキ対策

「定電流電源」が必要な訳は？

定電流電源とは

チラツキの原因は「リップル」

リップルとは

定電流電源とリップル

最大定格電流を超えて信頼性を損なうのを防ぐためです。LEDは原則的に電流で駆動します。 電源内部のICは常に一定の電流をLEDへ供給します。

定電流電源がない場合、抵抗を使った電流回路でLEDを駆動しますが、電圧が変動するとLEDに流れる電流も変動し、照度が変動します。

定格電流を超えて使い続けると、LEDが劣化して照度が低くなる不具合が生じます。よって照明の寿命を延ばすためには定電流電源が必要不可欠です。

加えて、定電流電源にはサージ保護回路を組み込んでいるため、サージが電源に入ってもLEDは壊れません。また、定電流電源の入力は主に交流を使用します。そのため整流回路を経た後、平滑回路を通しますが、わずかに交流成分が残ってしまいます。

この交流成分をリップルと呼びます。リップルはLEDにチラツキを生じ、これは疲労やストレスなどの原因になるため、弊社の製品はリップルの少ない電源にて製作しています。

標準機種一覧表

型式 図面 全光束 演色性 消費電力 入力電圧 電源 重量
NLH60S-E39 PDF DXF 5,350 lm Ra80 63W AC100-240V 別置型
（170L×48W×32H）		 1.9kg
NLH60S-FL PDF DXF 2.8kg
NLH60S-HL PDF DXF 2.4kg
NLH60S-HL2 PDF DXF 一体型 3.4kg
NLH110C-E39 PDF DXF 13,700 lm 113W 別置型
（250L×60W×40H）		 1.9kg
NLH110C-FL PDF DXF 2.8kg
NLH110C-HL PDF DXF 2.4kg
NLH110C-HL2 PDF DXF 一体型 3.8kg
NLH150S-FL PDF DXF 18,600 lm 156W 一体型 9kg
NLH150S-HL PDF DXF
NLH150S-HL2 PDF DXF 10kg
NLH200C-FL PDF DXF 25,400 lm 198W 10kg
NLH200C-HL PDF DXF
NLH200C-HL2 PDF DXF

※前面ガラスにすりガラスを用いた製品もございます。型式の最後に"-S"の記号がつきます。

主要寸法図

NLH60S-E39 / NLH110C-E39

NLH60S-E39の寸法図

NLH60S-FL / NLH110C-FL

NLH60S-FLの寸法図

NLH150S-FL / NLH200C-FL

NLH150S-FLの寸法図

NLH60S-HL / NLH110C-HL

NLH60S-HLの寸法図

NLH150S-HL / NLH200C-HL

NLH150S-HLの寸法図

NLH60S-HL2

NLH60S-HL2の寸法図

NLH110C-HL2

NLH110C-HL2の寸法図

NLH150S-HL2 / NLH200C-HL2

NLH150S-HL2の寸法図

主要照度一覧表

NLH60S / NLH110C

距離 / 型式 NLH60S NLH110C
3m 211 lx 535 lx
4m 119 lx 301 lx
5m 76 lx 194 lx
6m 52 lx 134 lx

NLH150S / NLH200C

距離 / 型式 NLH150S NLH200C
3m 693 lx 969 lx
4m 390 lx 545 lx
5m 249 lx 349 lx
6m 173 lx 242 lx
7m 127 lx 178 lx
8m 97 lx 136 lx

消費電力と電気料金の比較

算出条件：12時間/日、25日/月 電気料金単価28.33円（1kWhあたり）

  高圧ナトリウムランプ NLH60S
消費電力 250W×48台 63W×48台
期待寿命 12,000時間 40,000時間
電気使用量（年） 1,223,856円 308,411円

使用例

  • 工場面積
  • 空間：20m x 30m
  • 高さ：6m
  • 設置条件（床面）
  • 6台 x 8台

高さ6mの工場を想定した照度データ

算出条件：12時間/日、25日/月 電気料金単価28.33円（1kWhあたり）

  高圧ナトリウムランプ NLH110C
消費電力 500W×15台 110W×15台
期待寿命 12,000時間 40,000時間
電気使用量（年） 764,910円 168,280円

使用例

  • 工場面積
  • 空間：20m x 30m
  • 高さ：9.5m
  • 設置条件（床面）
  • 3台 x 5台

高さ9.5mの工場を想定した照度データ

型式選定方法

型式 サイズ 土台形状 ガラス
NLH
  • 60S
  • 110C
  • 150S
  • 200C
  • E39
    =E39口金（サイズ60S/110Cのみ）
  • HL
    =吊り下げタイプ
  • HL2
    =電源一体型
  • FL
    =チルトタイプ
  • 記号無し
    =透明ガラス
  • S
    =スリガラス（拡散仕様）
