吊り下げ式LED投光器

( NLFL-HLシリーズ )

LED投光器一覧


NLFL-HLシリーズ

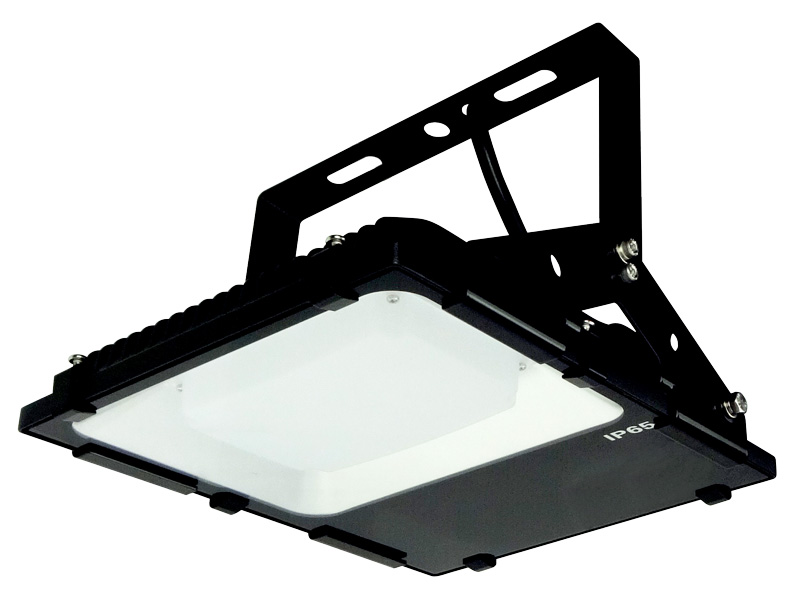

吊り下げ式投光器NLFL-HLシリーズ

特長

吊り下げ式LED投光器は、配光角は120°で、自然な光の広がりを実現しました。

落雷や雷放電はLEDをはじめとした電子製品を破壊してしまいますが、NLFL-HLシリーズは独自設計の保護回路で、突入電流やサージ、瞬時停電に対応しており、かつ高い絶縁性を有する安全設計のLED投光器です。

LEDは世界的に信頼性の高いメーカーの製品を採用し、本体はアルミ製、前面は丈夫で破損しにくい熱処理ガラスを採用しています。

※設置の際にはかならず落下防止ワイヤーを取り付けてください。

用途例

工場照明、屋内照明、倉庫照明、ガソリンスタンド照明など



仕様

色温度 5,700K
本体 アルミダイカスト
期待寿命 使用温度40℃ 40,000時間
※寿命は初期の照度に対し70%の照度となる時点
使用温度 -10℃~40℃ (ただし、氷結しないこと)
保護等級 IP65
電源 AC100-240V
電源ケーブル 3m (VCTF0.75mm2x3C)
付属品 落下防止ワイヤー

雷対策も万全

誘導雷サージを素早く迂回させる免電設計で、落雷などから製品を守ります。(サージ波型8/20μsで10kAまで放流可能です。)

落雷や雷放電が起きると電線に誘導雷サージが発生し、多くの電子機器を破壊します。本製品には雷サージ保護素子が内蔵されています。

線間±6kV , 対地±15kV
国際基準の3倍 国際基準の3.75倍

サージ発生時の流れ方

誘導雷サージ

SPD(避雷器)

雷などで発生した瞬間的に激しく変動する電流(サージ)を制限して、本LED投光器を保護しています。

一般的な落雷では数十kV以上のサージが発生しますが、本LED投光器は電源ICと接地の間にSPDを設置し、雷サージ発生時にサージが侵入してきてもSPDから接地へ雷サージを放流します。

※設置する際は、必ず接地(アース)を行ってください。


標準機種一覧表

型式 図面 全光束 照度(1m) 雷サージ保護 入力電圧 消費電力
NLFL50-HL-AC PDF  DXF 5,400 lm 1,900 lx 15kV AC100-240V 50W
NLFL80-HL-AC PDF  DXF 8,900 lm 3,300 lx 80W
NLFL100-HL-AC PDF  DXF 11,200 lm 4,100 lx 100W
NLFL150-HL-AC PDF  DXF 15,600 lm 5,600 lx 150W
NLFL200-HL-AC PDF  DXF 19,700 lm 6,970 lx 200W

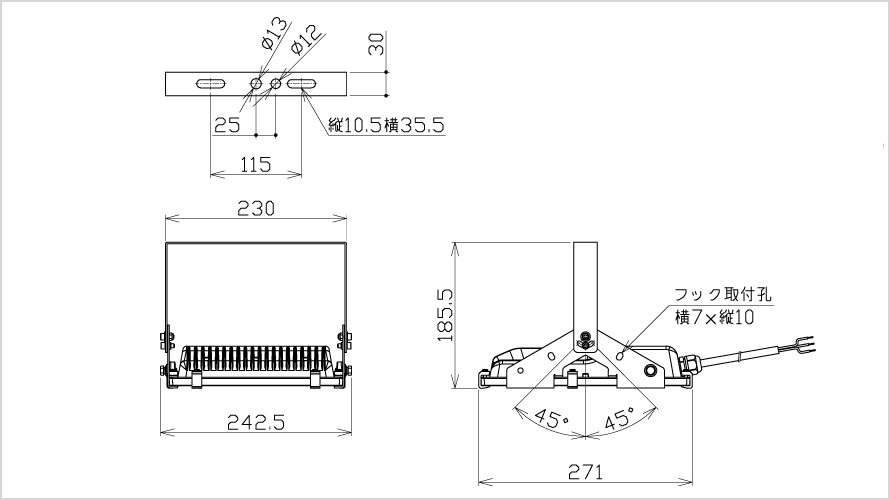

寸法図

NLFL50-HL-AC

の寸法図

NLFL80-HL-AC

の寸法図

NLFL100-HL-AC

の寸法図

NLFL150-HL-AC

の寸法図

NLFL200-HL-AC

の寸法図
