NLL3シリーズ
特長
工作機械の内部照明に適した防水型LED照明です。
従来の蛍光灯式機内照明NLLシリーズと同じピッチのまま、本体がø58のガラス管になり、よりスリムで、価格もリーズナブルになりました。
優れた絶縁性を有し、静電気放電や放射性磁界ノイズ、サージ・瞬時停電などの電圧変動に対して強い設計になっています。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃（ただし、氷結しないこと） |
| 外管材質 | ガラス管 |
| 保護等級 | IP67 |
| 電源ケーブル | DC：3m(VCTF0.5mm2x2C) AC：3m(VCTF0.75mm2x2C) |
| 適合規格 |
|
| オプション | 集光レンズ（ロット生産） |
|---|---|
| 外管材質：ポリカーボネート管 | |
| 耐油ケーブル | |
| フッ素パッキン | |
| ケーブルカバー | |
| 金属製取付ブラケット（NC-562B） | |
| 樹脂製取付ブラケット（NC-565） |
ちらつきのない優しい光
IEEE 1789（照明のちらつきの影響と評価に関する規格） が推奨する安全なフリッカー率は8%とされ、3%程度でちらつきはほぼ確認できません。
弊社のLED製品はフリッカー率をさらに2%未満まで低減した独自設計で、一般的な静止画や動画の撮影だけでなく、高いフレームレート（240fpsなど）での撮影でもちらつきは発生しません。 そのため画像検査や外観検査などの精密な撮影用途に適しています。
※他の光源の影響を受けないように設置してください。
【従来品】撮影時に縞模様が出てしまう。
【日機製品】撮影時にも縞模様が出ない。
標準機種一覧表
| 型式 | 電源 | 図面 | 全光束 | 照度（1m） | 消費電力 |
|---|---|---|---|---|---|
| NLL3-13CG-DC | DC24V | PDF DXF 3D STEP | 900 lm | 280 lx | 8W |
| NLL3-13CG-AC | AC100-240V | PDF DXF 3D STEP | |||
| NLL3-18CG-DC | DC24V | PDF DXF 3D STEP | 1,250 lm | 380 lx | 12W |
| NLL3-18CG-AC | AC100-240V | PDF DXF 3D STEP | |||
| NLL3-36CG-DC | DC24V | PDF DXF 3D STEP | 2,000 lm | 610 lx | 18W |
| NLL3-36CG-AC | AC100-240V | PDF DXF 3D STEP | |||
| NLL3-40CG-DC | DC24V | PDF DXF 3D STEP | 2,700 lm | 780 lx | 24W |
| NLL3-40CG-AC | AC100-240V | PDF DXF 3D STEP |
照度データ

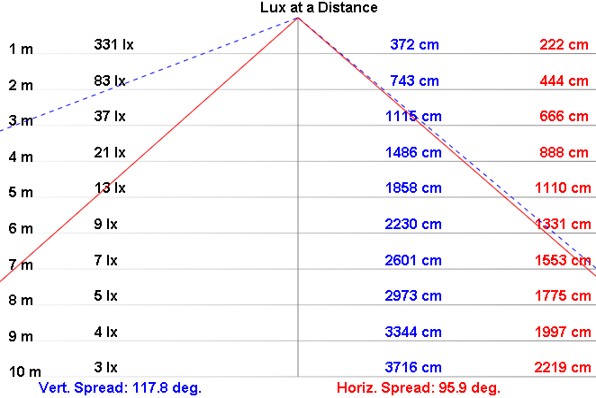

NLL3-13CG-DC/AC

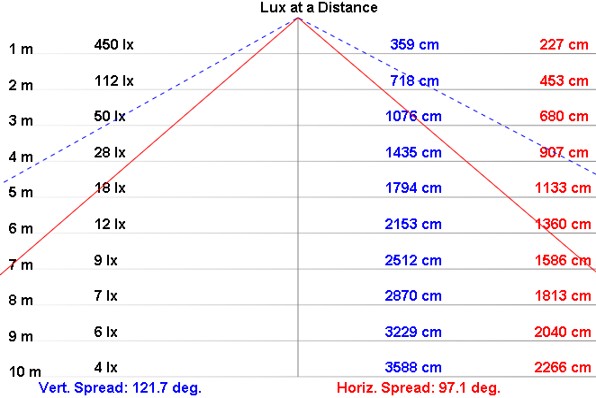

NLL3-18CG-DC/AC

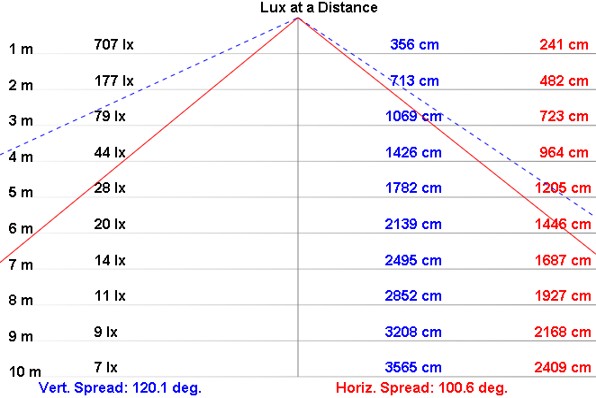

NLL3-36CG-DC/AC

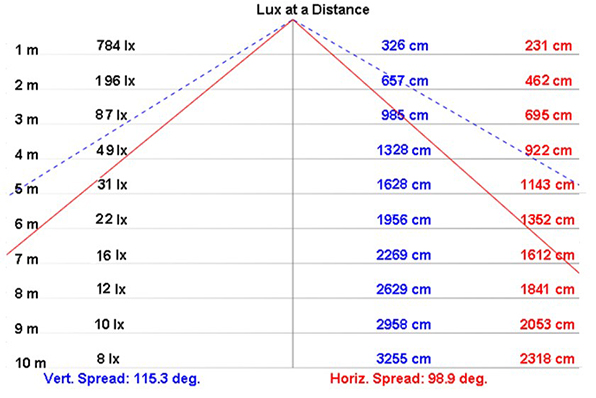

NLL3-40CG-DC/AC

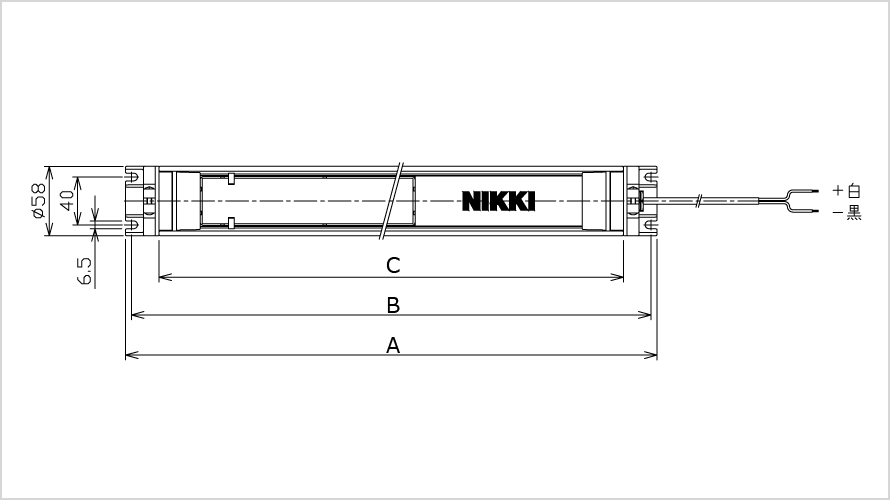

主要寸法図
標準
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLL3-13CG-DC/AC | 415 | 389 |
| NLL3-18CG-DC/AC | 515 | 489 |
| NLL3-36CG-DC/AC | 700 | 674 |
| NLL3-40CG-DC/AC | 1,496 | 1,470 |
NC-565付き（オプション）
| 型式/寸法(mm) | A | B | C |
|---|---|---|---|
| NLL3-13CG-DC/AC | 445 | 435 | 389 |
| NLL3-18CG-DC/AC | 545 | 535 | 489 |
| NLL3-36CG-DC/AC | 730 | 720 | 674 |
| NLL3-40CG-DC/AC | 1,526 | 1,516 | 1,470 |
オプション
-
ケーブルカバー
- 材質：ナイロン
型式選定方法
| 型式 | サイズ | LED | 外管 | 電源 | レンズ | オプション |
|---|---|---|---|---|---|---|
| NLL3 |
|
|
|
|
|
|
