筒型防水LEDライト NLM-SN2シリーズ | 機内照明

筒型一覧

NLM-SN2シリーズは、独自設計によりLED特有のマルチシャドウを軽減し、自然な光を演出します。

取付穴の位置は従来のNLMシリーズと同様で、マグネット等の多彩なオプションを用いることで、蛍光灯やNLLシリーズからの置き換えや機内灯に最適な防水型LED照明です。

透光率の高いホウケイ酸ガラス管を筐体とし、ブラケットにはナイロン66（30％ガラス繊維強化）を使用した強固な設計です。

独自設計の保護回路を設け、突入電流やサージなどに対応した高い絶縁性を有し、定電流IC回路により、ちらつきがなく、LEDの長寿命化も実現しています。

蛍光灯のように全体に広がる光のNLMシリーズに対して、NLM-SN2シリーズはより直下に明るさを集約させた仕様（直下照度で約2倍）です。

工作機械の機内照明、産業機械照明、設備機械照明など

他社製品との比較

（左：従来のLED）
金属光沢のある表面を照らした時、LED１つ１つによるストリークが発生し、目の疲れはもちろん目視検査や画像確認の邪魔になります。

（右：NLM-SN2シリーズ）
均一に光が表面を照らすため、光源の影響を受けずに目視検査や画像確認がおこなえ、さらに目も疲れません。

影の比較

（左：従来のLED）
従来品はLED特有のぎらつきがあり、マルチシャドウが出るため見づらいだけでなく、光の反射などから眼精疲労になります。

（右：NLM-SN2シリーズ）
当製品はマルチシャドウがなく、従来品のようなLED特有のぎらつき、強い光の反射もないため、長時間使用しても目が疲れません。

色温度	5,700K
期待寿命	使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点
使用温度	-10℃～40℃
外管材質	ガラス管
保護等級	IP67
電源ケーブル	DC：3m(VCTF0.5mm²x2C) AC：3m(VCTF0.75mm²x2C)
適合規格

型式	図面	全光束	照度（1m）	電源	消費電力
NLM10SG-DC-SN2	PDF DXF 3D STEP	710 lm	720 lx	DC24V	5.5W
NLM10SG-AC-SN2	PDF DXF 3D STEP	710 lm	720 lx	AC100-240V	5.5W
NLM20SG-DC-SN2	PDF DXF 3D STEP	1,050 lm	1,050 lx	DC24V	7.5W
NLM20SG-AC-SN2	PDF DXF 3D STEP	950 lm	950 lx	AC100-240V	7.5W
NLM30SG-DC-SN2	PDF DXF 3D STEP	1,900 lm	1,800 lx	DC24V	15W
NLM30SG-AC-SN2	PDF DXF 3D STEP	1,900 lm	1,800 lx	AC100-240V	15W

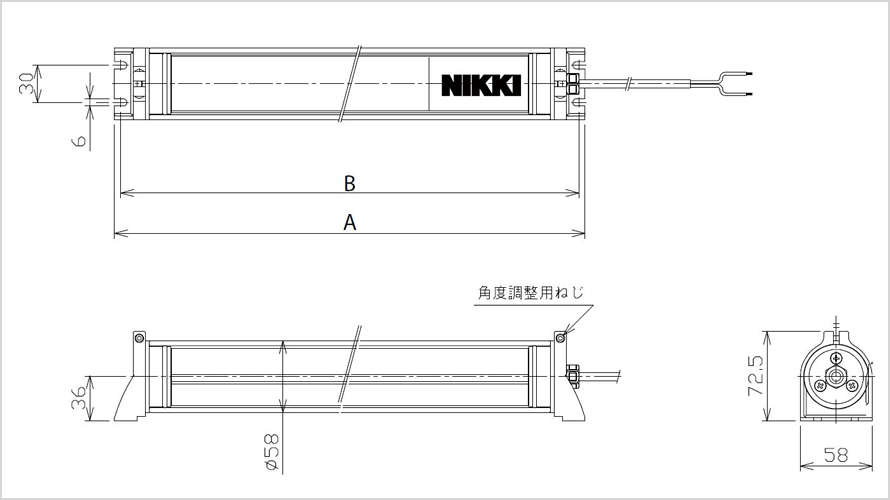

NLM標準の寸法図

型式	サイズ	電源		オプション
NLM	10SG 20SG 30SG	DC =DC24V AC =AC100-240V ※交流電源は単相をご利用ください｡	SN2	ポリカーボネート管耐油ケーブルフッ素パッキンケーブルカバー金属製取付ブラケット（NC-562B）取付マグネット（ND-P04）
