筒型防水LEDライト

( NLL3-SN2シリーズ )

筒型一覧


NLL3-SN2シリーズ

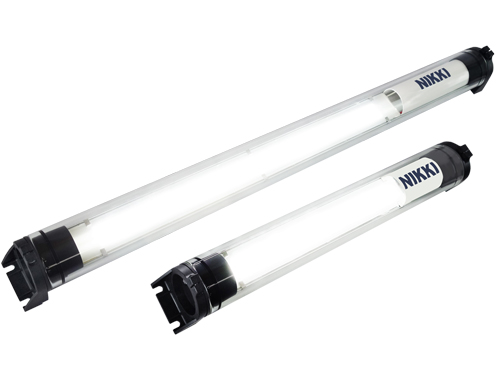

筒形防水LEDライトNLL3-SN2シリーズ

特長

NLL3-SN2シリーズは、独自設計によりLED特有のマルチシャドウを軽減し自然な光を演出します。

取付穴の位置は従来の蛍光灯、NLL、NLL3シリーズと同様で寸法互換があるため、置き換えも容易に行え、機内灯に最適な防水型LED照明です。

透光率の高いホウケイ酸ガラス管を筐体とし、ブラケットにはナイロン66(30%ガラス繊維強化)を使用した強固な設計です。

独自設計の保護回路を設け、突入電流やサージなどに対応した高い絶縁性を有し、定電流IC回路により、ちらつきがなく、LEDの長寿命化も実現しています。

拡散性の高い光が特長のNLL3シリーズに対して、NLL3-SN2シリーズは直下照度を上げた仕様です。(直下照度で約3倍)

用途例

工作機械の機内照明、産業機械照明、設備機械照明など

従来のLEDとNLL3-SN2シリーズの比較例

他社製品との比較

(左:従来のLED)
金属光沢のある表面を照らした時、LED1つ1つによるストリークが発生し、目の疲れはもちろん目視検査や画像確認の邪魔になります。

(右:NLL3-SN2シリーズ)
均一に光が表面を照らすため、光源の影響を受けずに目視検査や画像確認ができ、さらに目も疲れません。

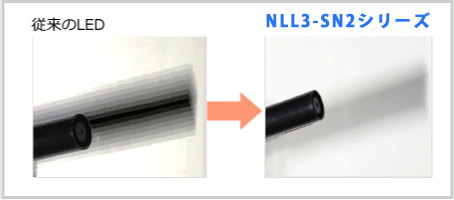

影の比較

(左:従来のLED)
従来品はLED特有のぎらつきがあり、マルチシャドウが出るため見づらいだけでなく、光の反射などから眼精疲労になります。

(右:NLL3-SN2シリーズ)
当製品はマルチシャドウがなく、従来品のようなLED特有のぎらつき、強い光の反射もないため、長時間使用しても目が疲れません。


仕様

色温度 5,700K
期待寿命 使用温度40℃ 40,000時間
※寿命は初期の照度に対し70%の照度となる時点
使用温度 -10℃~40℃
外管材質 ガラス管
保護等級 IP67
電源ケーブル DC:3m(VCTF0.5mm2x2C)
AC:3m(VCTF0.75mm2x2C)
適合規格 ceマーク pseマーク
オプション 外管材質:ポリカーボネート管
耐油ケーブル
フッ素パッキン
ケーブルカバー
金属製取付ブラケット(NC-562B)
樹脂製取付ブラケット(NC-565)

標準機種一覧表

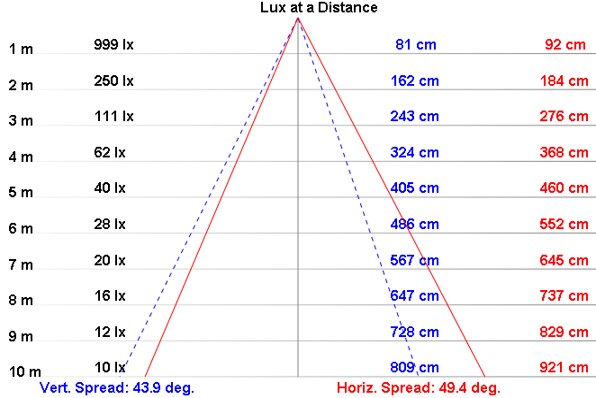

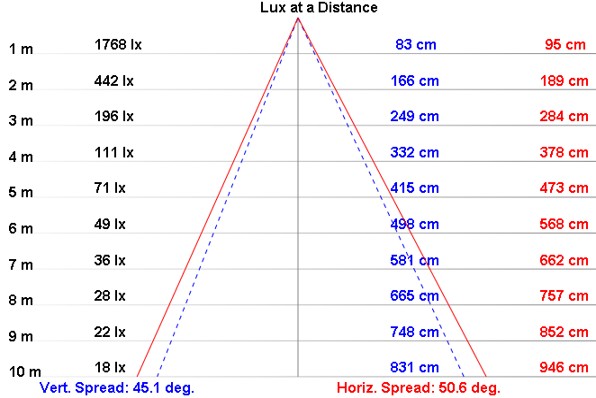

型式 図面 全光束 照度(1m) 電源 消費電力
NLL3-13SG-DC-SN2 PDF  DXF  3D STEP 900 lm 850 lx DC24V 9W
NLL3-13SG-AC-SN2 PDF  DXF  3D STEP AC100-240V 8W
NLL3-36SG-DC-SN2 PDF  DXF  3D STEP 1,700 lm 1,600 lx DC24V 17W
NLL3-36SG-AC-SN2 PDF  DXF  3D STEP AC100-240V 17W

主要寸法図

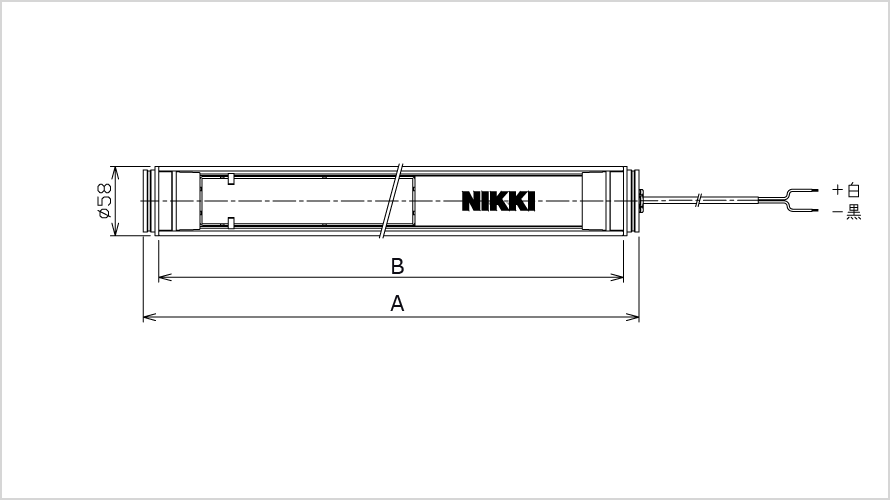

標準

NLL3-SN2標準の寸法図

型式/寸法(mm) A B
NLL3-13SG-DC/AC-SN2 389 415
NLL3-36SG-DC/AC-SN2 674 700

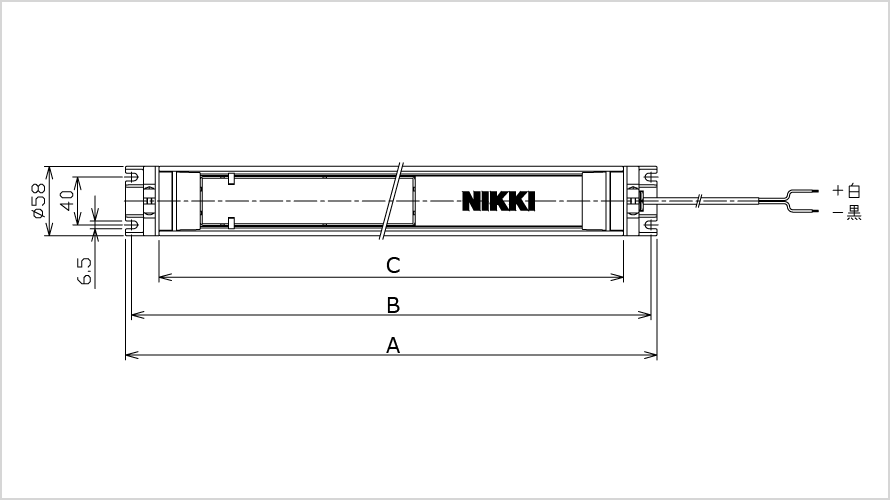

NC-565付き(オプション)

NLL3-SN2ブラケット付きの寸法図

型式/寸法(mm) A B C
NLL3-13SG-DC/AC-SN2 389 435 445
NLL3-36SG-DC/AC-SN2 674 720 730

オプション


型式選定方法

型式 サイズ 電源   オプション
NLL3
  • 13SG
  • 36SG
  • DC
    =DC24V
  • AC
    =AC100-240V
    ※交流電源は単相をご利用ください。
SN2
  • ポリカーボネート管
  • 耐油ケーブル
  • フッ素パッキン
  • ケーブルカバー
  • 金属製取付ブラケット(NC-562B)
  • 樹脂製取付ブラケット(NC-565)
