NLM-SN3シリーズ
特長
独自開発した特殊レンズ設計により、照度が大幅に向上しています。
透光率の高いガラス管を筐体とし、ガラス繊維入りの強度の強いブラケットを使用した強固な設計となっています。
定電流IC回路と独自設計の保護回路を採用し、LEDの長寿命化と高い絶縁性を実現しています。
マルチシャドウを低減し、LED特有のぎらつきのない照明で、長時間使用しても目が疲れません。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃（ただし、氷結しないこと） |
| 外管材質 | ガラス管 |
| 保護等級 | IP67 |
| 電源ケーブル | DC：3m(VCTF0.5mm2x2C) AC：3m(VCTF0.75mm2x2C) |
| 適合規格 |
|
| オプション | 外管材質：ポリカーボネート管 |
|---|---|
| 耐油ケーブル | |
| フッ素パッキン | |
| ケーブルカバー | |
| 金属製取付ブラケット（NC-562B） | |
| 取付マグネット（ND-P04） | |
| プラグ付2mケーブル（2M+P） |
ちらつきのない優しい光
IEEE 1789（照明のちらつきの影響と評価に関する規格） が推奨する安全なフリッカー率は8%とされ、3%程度でちらつきはほぼ確認できません。
弊社のLED製品はフリッカー率をさらに2%未満まで低減した独自設計で、一般的な静止画や動画の撮影だけでなく、高いフレームレート（240fpsなど）での撮影でもちらつきは発生しません。 そのため画像検査や外観検査などの精密な撮影用途に適しています。
※他の光源の影響を受けないように設置してください。
【従来品】撮影時に縞模様が出てしまう。
【日機製品】撮影時にも縞模様が出ない。
標準機種一覧表
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLM20SG-DC-SN3 | PDF DXF 3D STEP | 1,190 lm | 1,590 lx | DC24V | 7.5W |
| NLM20SG-AC-SN3 | PDF DXF 3D STEP | AC100-240V | |||
| NLM30SG-DC-SN3 | PDF DXF 3D STEP | 2,280 lm | 3,260 lx | DC24V | 16W |
| NLM30SG-AC-SN3 | PDF DXF 3D STEP | AC100-240V | |||
| NLM40SG-DC-SN3 | PDF DXF 3D STEP | 3,270 lm | 4,600 lx | DC24V | 22.5W |
| NLM40SG-AC-SN3 | PDF DXF 3D STEP | AC100-240V | |||
| NLM50SG-DC-SN3 | PDF DXF 3D STEP | 4,090 lm | 5,720 lx | DC24V | 30W |
| NLM50SG-AC-SN3 | PDF DXF 3D STEP | AC100-240V |
照度データ

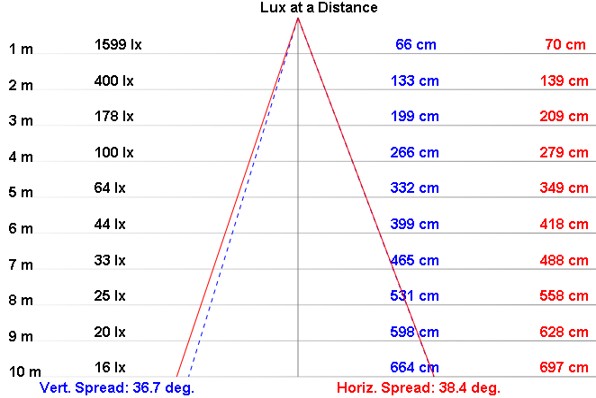

NLM20SG-DC/AC-SN3

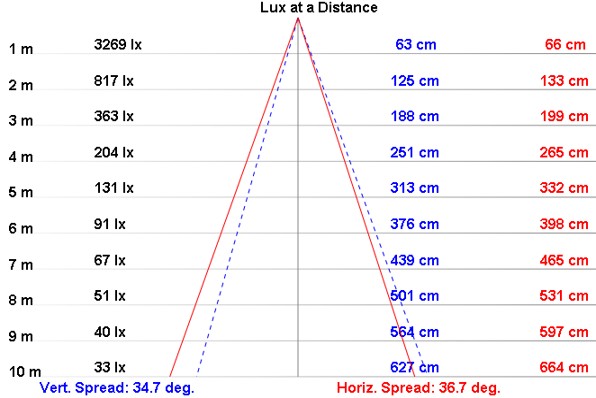

NLM30SG-DC/AC-SN3

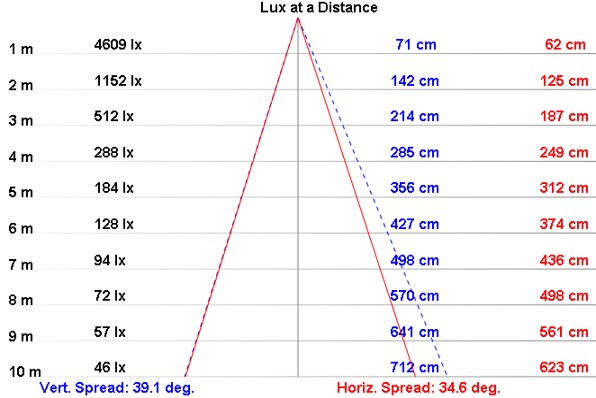

NLM40SG-DC/AC-SN3
NLM50SG-DC/AC-SN3
主要寸法図
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLM20SG-DC/AC-SN3 | 500 | 490 |
| NLM30SG-DC/AC-SN3 | 690 | 680 |
| NLM40SG-DC/AC-SN3 | 930 | 920 |
| NLM50SG-DC/AC-SN3 | 1,350 | 1,340 |
オプション
-
ケーブルカバー
- 材質：ナイロン
-
プラグ付き2mケーブル
- 型式末尾に(2M+P)とご指定ください。
対応電圧：AC100V
- 型式末尾に(2M+P)とご指定ください。
型式選定方法
| 型式 | サイズ | 外管 | 電源 | オプション | |
|---|---|---|---|---|---|
| NLM |
|
|
|
SN3 |
|
