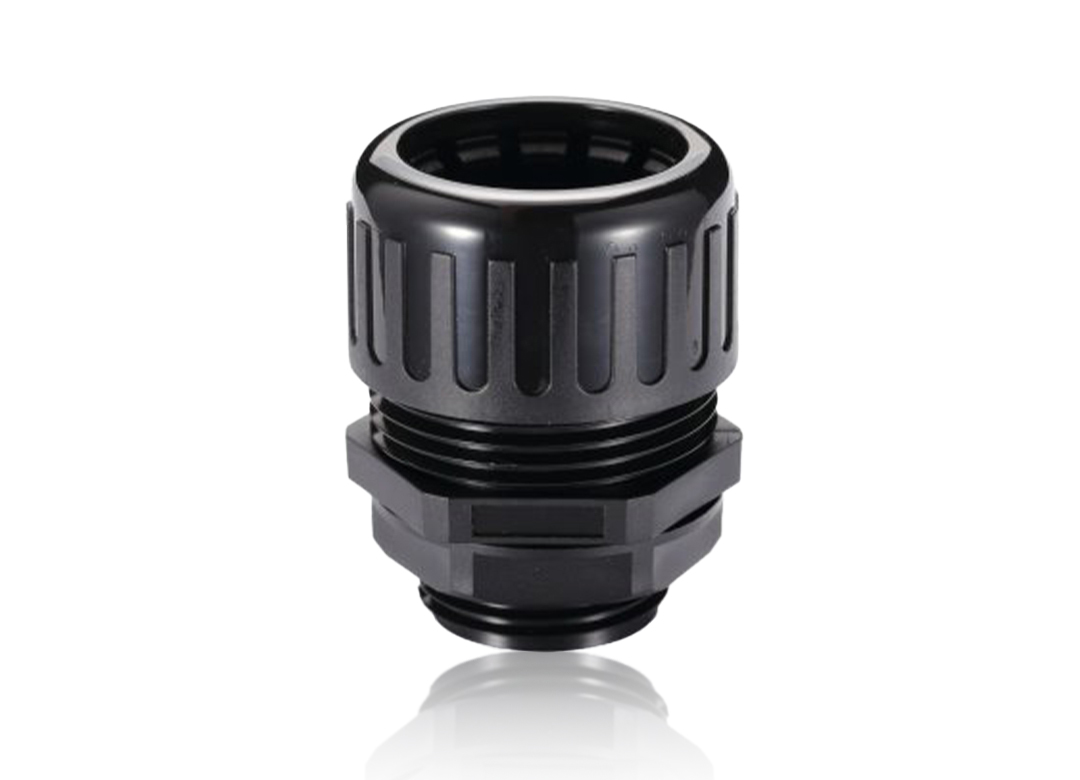

コルゲートグランド N-GWTFシリーズ PFねじ

￥3,520 ～￥17,930 税込

商品コード： 530057 ～ 530062

仕様詳細

・色：黒
・材質：ナイロン66、EPDM耐候性ゴム
・使用温度範囲：-40℃～100℃
・保護等級：IP68
・適合規格：UL、RoHS、REACH
・難燃グレード：UL94V-2（UL94V-0）

※コルゲートグランドはほかにもご用意があります、下記も合わせてご覧ください。

>コルゲートグランド N-GWTFシリーズ Mねじ
>コルゲートグランド N-GWTFシリーズ PGねじ

取り扱い一覧

型式	ねじ仕様	ねじの長さ（mm）	適用外径（mm）	適合チューブ	納期
N-GWTF-PF1/2-15.8	G(PF)1/2	15.0	15.8	N-GPA-11	翌日出荷
N-GWTF-PF1/2-21.2	G(PF)1/2	15.0	21.2	N-GPA-16	受注生産品
N-GWTF-PF3/4-28.5	G(PF)3/4	15.0	28.5	N-GPA-21	受注生産品
N-GWTF-PF1-34.5	G(PF)1	15.0	34.5	N-GPA-29	受注生産品
N-GWTF-PF1 1/4-42.5	G(PF)1 1/4	15.0	42.5	N-GPA-36	受注生産品
N-GWTF-PF2-54.5	G(PF)2	15.0	54.5	N-GPA-48	翌日出荷

※適合するチューブについては、下記をご覧ください。
>コルゲートチューブ（スリットなし）はこちら

コルゲートグランドとは

スリットなしのコルゲートチューブ（N-GPAシリーズ）と一緒にご使用ください。精密機械、制御盤などでコルゲートチューブを固定し、電線やケーブルを保護します。材質はナイロン66のため、防塵性、防水性に優れ、クーラントがかかる環境でもご使用できます。

コルゲートグランドの使い方

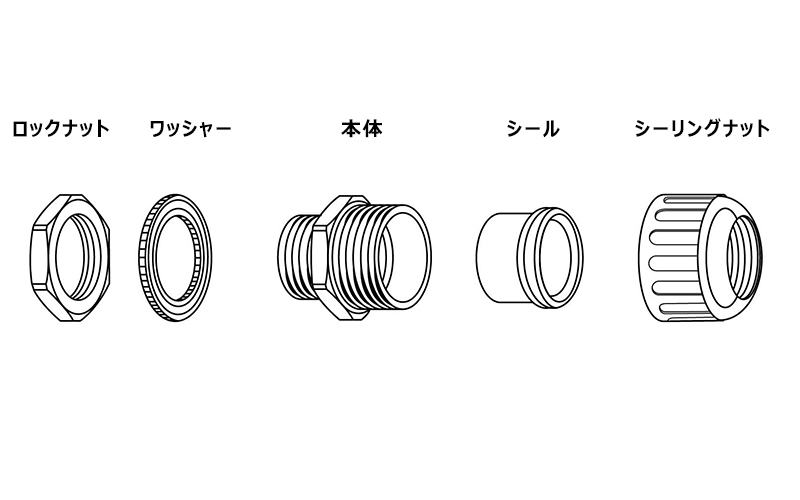

シーリングナットを締めつけることで、コレット構造の爪がコルゲートチューブを締めつけ、粉塵や水の侵入を防ぎます。また、ナットがついているため、壁面などのケーブル穴への固定が容易に行えます。用途に合わせて、MねじとPGねじから選定してください。

燃焼グレードUL94 V-0/V-1/V-2について

試験方法：垂直燃焼試験（20mm）

試験片（長さ125±5mm x 幅13.0±0.5mm）を垂直に保持し、下端に長さ20mmの炎を10秒間接炎させます。燃焼が30秒以内に留まった場合、さらに10秒間接炎させる。

認定基準

認定基準	グレード
認定基準	V-0	V-1	V-2
各試験片の燃焼時間	10秒以下	30秒以下	30秒以下
2回目の接炎後の赤熱時間	30秒以下	60秒以下	60秒以下
試験片5本の総燃焼時間	50秒以下	250秒以下	250秒以下
滴下による着火	なし	なし	あり
クランプまでの燃焼	なし	なし	なし

N-GWTF-PF1/2-15.8(10個入) ￥3,520
N-GWTF-PF1/2-21.2(10個入) ￥4,290
N-GWTF-PF3/4-28.5(10個入) ￥5,060
N-GWTF-PF1-34.5(10個入) ￥7,040
N-GWTF-PF1 1/4-42.5(10個入) ￥11,660
N-GWTF-PF2-54.5(10個入) ￥17,930
