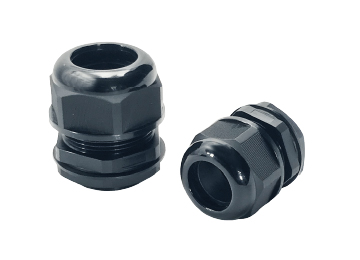

ケーブルグランド N-GNCGシリーズ PGねじ
|
N-GNCG-PG7-7(10個入) ￥1,210 |
||
|
N-GNCG-PG9-7.5(10個入) ￥1,540 |
||
|
N-GNCG-PG11-10(10個入) ￥2,090 |
||
|
N-GNCG-PG13.5-12.5(10個入) ￥2,310 |
||
|
N-GNCG-PG16-14(10個入) ￥2,860 |
||
|
N-GNCG-PG21-17.5(10個入) ￥3,850 |
||
|
N-GNCG-PG29-25(5個入) ￥3,080 |
仕様詳細
| 商品 | ケーブルグランド |
|---|---|
| 材質 | ナイロン66、EPDM耐候性ゴム |
| 使用温度範囲 | -40℃～100℃ |
| 保護等級 | IP68 |
| 適合規格 | UL、RoHS、REACH |
| 難燃グレード | UL94V-2（UL94V-0） |
>ケーブルグランドの商品一覧
取り扱い一覧
| 型式 | 適用ケーブル径（mm） | ねじ外径（mm） | ねじの長さ（mm） | 納期 |
|---|---|---|---|---|
| N-GNCG-PG7-7 | 4～8 | 12.5 | 8 | 受注生産品 |
| N-GNCG-PG9-7.5 | 4～8 | 15.2 | 8.2 | 受注生産品 |
| N-GNCG-PG11-10 | 5～10 | 18.6 | 10 | 受注生産品 |
| N-GNCG-PG13.5-12.5 | 6～12.5 | 20.4 | 10 | 受注生産品 |
| N-GNCG-PG16-14 | 8.5～14 | 22.5 | 10.8 | 受注生産品 |
| N-GNCG-PG21-17.5 | 12.5～18 | 28.3 | 12 | 受注生産品 |
| N-GNCG-PG29-25 | 17～25 | 37 | 12 | 受注生産品 |
ケーブルグランドとは
精密機械機、制御盤などの電線やケーブルを固定・保護します。材質はナイロン66のため、防塵性、防水性に優れ、クーラントがかかる環境でもご使用できます。
ケーブルグランドの使い方
シーリングナットを絞めつけることでコレット構造の爪が内部のシールに圧力をかけ、粉塵や水の侵入を防ぎます。また、ナットがついているため、壁面などのケーブル穴への固定が容易に行えます。用途に合わせて、MねじとPGねじから選定してください。
燃焼グレードUL94 V-0/V-1/V-2について
試験方法：垂直燃焼試験（20mm）
試験片（長さ125±5mm x 幅13.0±0.5mm）を垂直に保持し、下端に長さ20mmの炎を10秒間接炎させます。燃焼が30秒以内に留まった場合、さらに10秒間接炎させる。
認定基準
| 認定基準 | グレード | ||
|---|---|---|---|
| V-0 | V-1 | V-2 | |
| 各試験片の燃焼時間 | 10秒以下 | 30秒以下 | 30秒以下 |
| 2回目の接炎後の赤熱時間 | 30秒以下 | 60秒以下 | 60秒以下 |
| 試験片5本の総燃焼時間 | 50秒以下 | 250秒以下 | 250秒以下 |
| 滴下による着火 | なし | なし | あり |
| クランプまでの燃焼 | なし | なし | なし |
