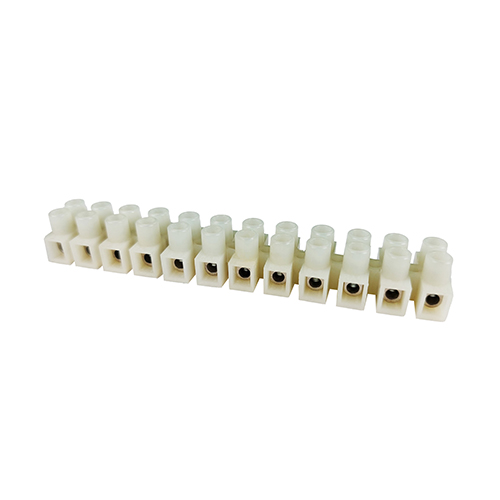

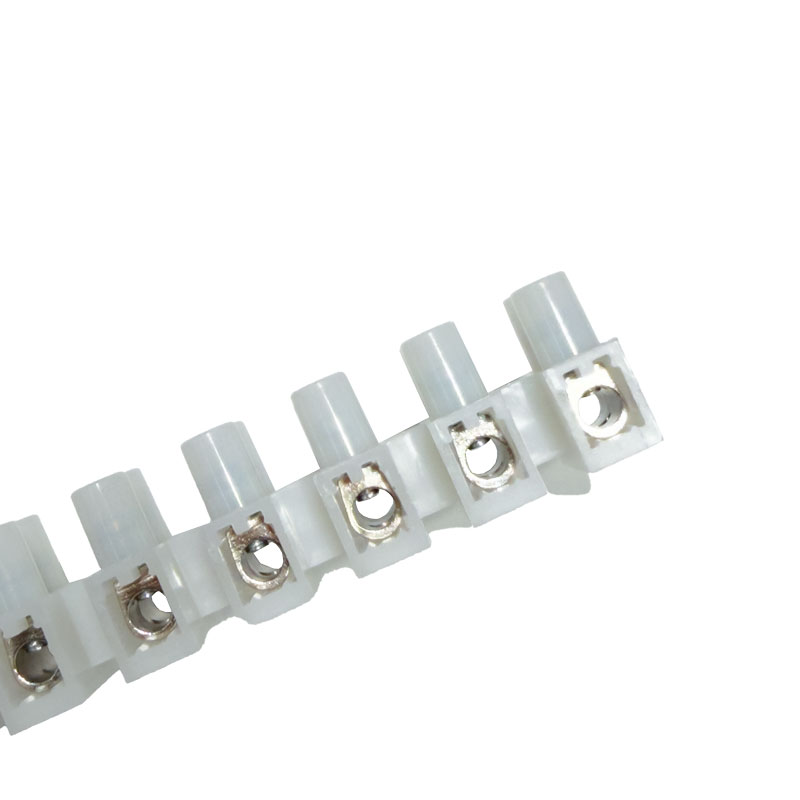

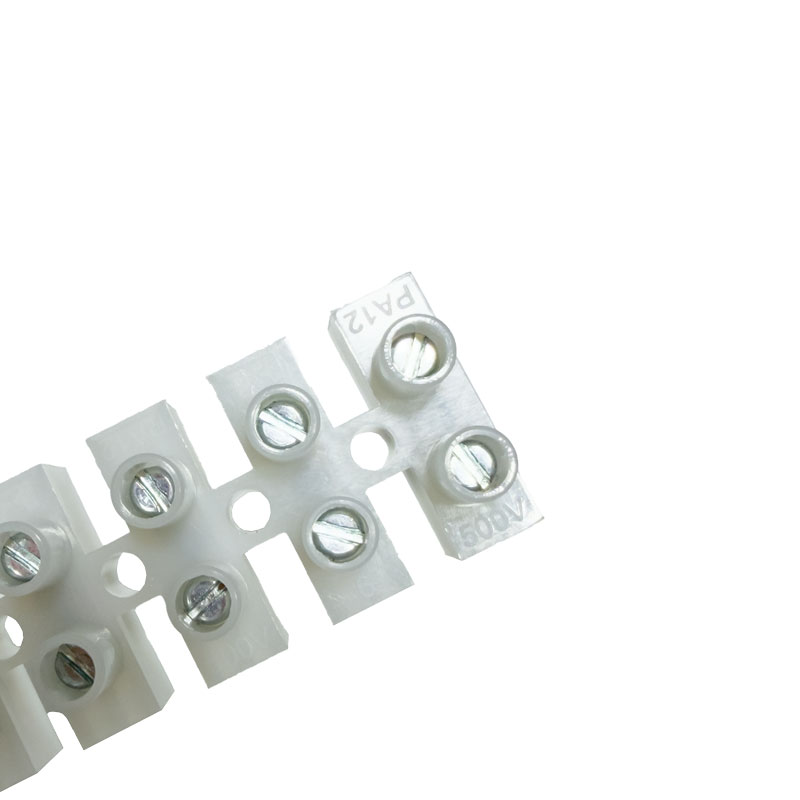

中継用端子台 材質ナイロン66/ニッケルメッキ真鍮 10個入
￥3,960
～
￥13,090
税込
商品コード：
562000
～
562003
|
N-B-PA-8H-12L (10個入) ￥3,960 |
||
|
N-B-PA-10H-12L (10個入) ￥5,940 |
||
|
N-B-PA-12H-12L (10個入) ￥7,920 |
||
|
N-B-PA-14H-12L (10個入) ￥13,090 |
仕様詳細
| 商品 | 中継用端子台 |
|---|---|
| 材質 | ナイロン66 |
| 使用温度 | -25℃～105℃ |
| 端子材質 | ニッケルメッキ真鍮 |
| 電圧 | 300V |
| 難燃グレード | UL94V-2（UL94V-0） |
| 適合規格 | RoHS |
| 入数 | 10個 |
納期 : 翌日出荷(土日祝休店日除く)
取り扱い一覧
| 型式 | 規格 | 適用ケーブル | ねじサイズ | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
電流 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cross-Set | AWG | ||||||||||
| N-B-PA-8H-12L | 8mm | 1.5mm2 | 22-12 （単芯/多芯） |
M2.6×5 | 96.2 | 17.0 | 14.5 | 8.2 | 2.9 | 2.8±0.1 | 20A |
| N-B-PA-10H-12L | 10mm | 2.5mm2 | 22-12（単芯） 14-10（多芯） |
M3.0×6 | 117.2 | 20.2 | 16.8 | 10.0 | 3.6 | 3.4±0.1 | 30A |
| N-B-PA-12H-12L | 12mm | 6mm2 | 20-10 （単芯/多芯） |
M3.5×7 | 140.7 | 23.8 | 19.0 | 12.0 | 3.9 | 4.2±0.1 | 35A |
| N-B-PA-14H-12L | 14mm | 10mm2 | 20-8 （単芯/多芯） |
M4.0×9 | 158.0 | 25.6 | 25.0 | 13.5 | 4.4 | 5.0±0.1 | 50A |
中継用端子台とは
制御盤でブレーカー等の電気を使った装置とケーブルの接続・中継用の部材です。
中継用端子台の使い方

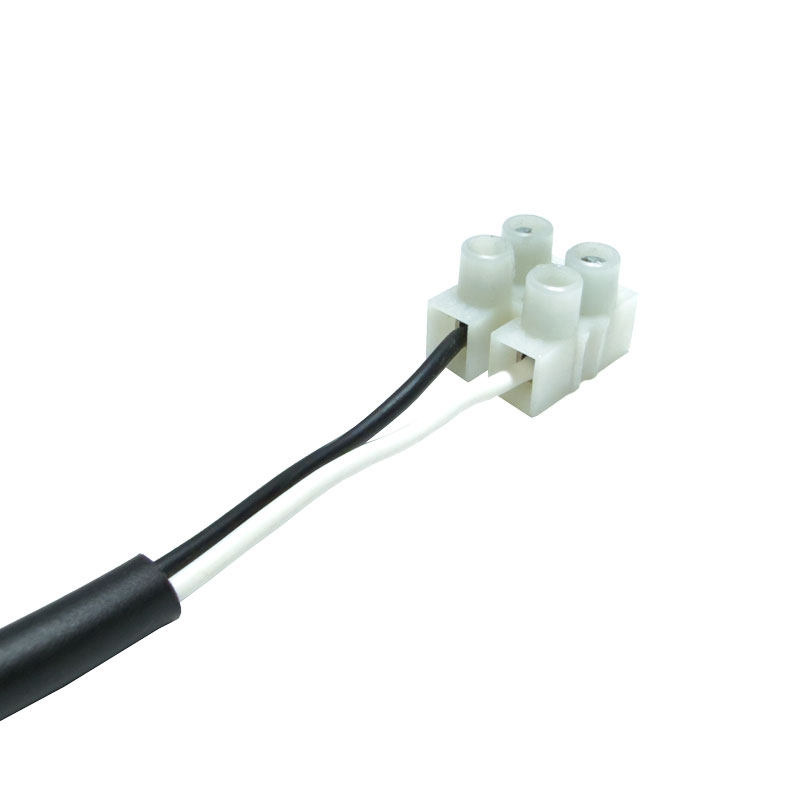

12極ある端子は用途に応じて簡単に切り離しができます。電線を端子の両端に差し込んで、ねじを締めてください。
