90°ナイロンクイックコネクタ N-GRTFシリーズ Mねじ
- 配線部品 ＞ コネクタ・グランド ＞ 90°ナイロンクイックコネクタ ＞ Mネジ
|
N-GRTF-M12-10.0(10個入) ￥2,750 |
||
|
N-GRTF-M20-13.0(10個入) ￥3,080 |
||
|
N-GRTF-M16-15.8(10個入) ￥3,520 |
||
|
N-GRTF-M18-15.8(10個入) ￥3,520 |
||
|
N-GRTF-M20-15.8(10個入) ￥3,520 |
||
|
N-GRTF-M20-21.2(10個入) ￥4,400 |
||
|
N-GRTF-M25-28.5(5個入) ￥2,750 |
||
|
N-GRTF-M32-34.5(5個入) ￥3,740 |
||
|
N-GRTF-M40-42.5(5個入) ￥5,170 |
詳細性能
・色：黒
・材質：ナイロン66
・使用温度範囲：-40℃～100℃
・適合規格：UL、RoHS
・難燃グレード：UL94V-2
取り扱い一覧
| 型式 | ねじ仕様 | ねじの長さ（mm） | 適用外径（mm） | 適合チューブ | 納期 |
|---|---|---|---|---|---|
| N-GRTF-M12-10.0 | M12x1.5 | 10.0 | 10.0 | N-GPA-07 | 受注生産品 |
| N-GRTF-M20-13.0 | M20x1.5 | 10.0 | 13.0 | N-GPA-09 | 受注生産品 |
| N-GRTF-M16-15.8 | M16x1.5 | 12.5 | 15.8 | N-GPA-11 | 受注生産品 |
| N-GRTF-M18-15.8 | M18x1.5 | 12.5 | 15.8 | N-GPA-11 | 受注生産品 |
| N-GRTF-M20-15.8 | M20x1.5 | 12.5 | 15.8 | N-GPA-11 | 受注生産品 |
| N-GRTF-M20-21.2 | M20x21.2 | 13.0 | 21.2 | N-GPA-16 | 受注生産品 |
| N-GRTF-M25-28.5 | M25x1.5 | 13.0 | 28.5 | N-GPA-21 | 受注生産品 |
| N-GRTF-M32-34.5 | M32x1.5 | 14.5 | 34.5 | N-GPA-29 | 受注生産品 |
| N-GRTF-M40-42.5 | M40x1.5 | 15.0 | 42.5 | N-GPA-36 | 受注生産品 |
90°ナイロンクイックコネクタとは
スリットなしのコルゲートチューブ（N-GPAシリーズ）と一緒にご使用ください。精密機械、制御盤などでコルゲートチューブを固定し、電線やケーブルを保護します。 材質はナイロン66のため、防塵性、防水性に優れ、クーラントがかかる環境でもご使用できます。
90°ナイロンクイックコネクタの使い方

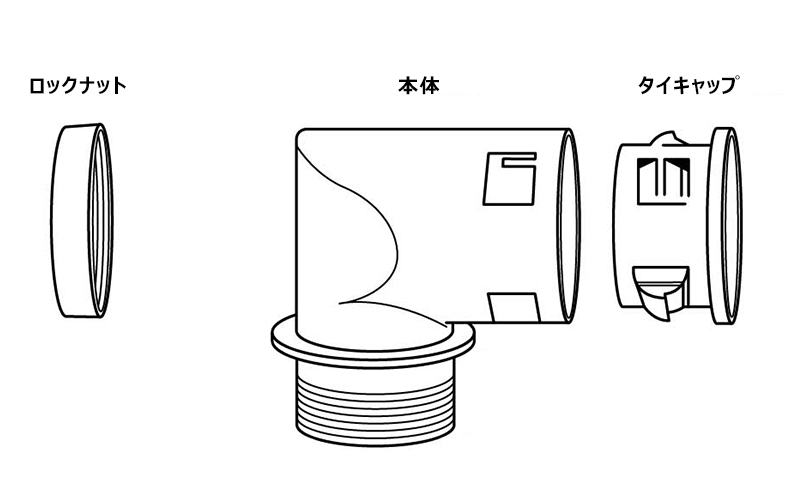

コネクタに90°の角度がついた仕様です。はめ込み式のスリーブで簡単に着脱が可能です。また、ナットがついているため、壁面などのケーブル穴への固定が容易に行えます。用途に合わせて、Ｍねじ、ＰＧねじ、Ｇねじから選定してください。
燃焼グレードUL94 V-0/V-1/V-2について
試験方法：垂直燃焼試験（20mm）
試験片（長さ125±5mm x 幅13.0±0.5mm）を垂直に保持し、下端に長さ20mmの炎を10秒間接炎させます。燃焼が30秒以内に留まった場合、さらに10秒間接炎させる。
認定基準
| 認定基準 | グレード | ||
|---|---|---|---|
| V-0 | V-1 | V-2 | |
| 各試験片の燃焼時間 | 10秒以下 | 30秒以下 | 30秒以下 |
| 2回目の接炎後の赤熱時間 | 30秒以下 | 60秒以下 | 60秒以下 |
| 試験片5本の総燃焼時間 | 50秒以下 | 250秒以下 | 250秒以下 |
| 滴下による着火 | なし | なし | あり |
| クランプまでの燃焼 | なし | なし | なし |
