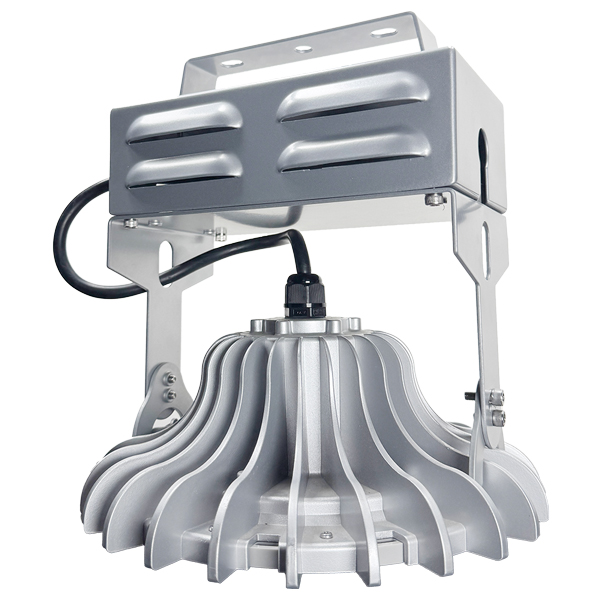

NLH-HL3シリーズ
特長
前面は強化ガラス、ニトリルゴム（NBR）のパッキンを採用した完全防水（IP67）の高天井用LED照明です。
放熱フィン一体形成型アルミニウムボディと樹脂材を併用しているため優れた放熱性を実現しています。
電源部はシリコンモールド構造により、防湿性・耐衝撃性・放熱性を向上させています。また、アームには粉体塗装を施しているため、オイルミストが発生する環境や、溶剤・接着剤を使用する特殊な環境でも安心してご 使用いただけます。
固有エネルギー消費効率170 lm/Wを実現（※NLH100S-HL3の場合）し、高効率で省エネに貢献します。また、オプションの人感調光センサーは、人がいないときは30%の明るさ、人を感知すると100%の明るさへ切り替えることができるため、消費電力を抑えながら十分な明るさを確保でき、電気料金の削減やCO₂排出量の低減にも寄与します。（※オプションの人感調光センサー付きの仕様は『指定設備』補助対象製品）
独自設計の保護回路を搭載し、突入電流やサージ、瞬時停電による電圧変動に配慮した安全設計です。
また、落雷や雷放電による誘導雷サージから照明器具本体を保護する雷サージ保護回路を搭載しています。
※設置の際にはかならず落下防止ワイヤーを取り付けてください。
用途例
オイルミスト環境、工場照明、倉庫照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 演色性 | Ra80 |
| 期待寿命 | 使用温度50℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～50℃ （ただし、氷結しないこと） |
| 環境湿度 | 10％～90％ |
| 保護等級 | IP67 （ライト本体部のみ） |
| 配光角 | 120° |
| 電源ケーブル | 1m（HVCTF0.75mm2x3C） |
| 電源ユニット | 本体一体型 |
| オプション | 人感調光センサー |
|---|---|
| リモコン |
オイルミスト対応
オイルミストの発生するような工場、溶剤や接着剤等を用いる工場においても安心してご使用できます。
完全防水のため、オイルミストが器具内に入り、LED電源を劣化させることもありません。

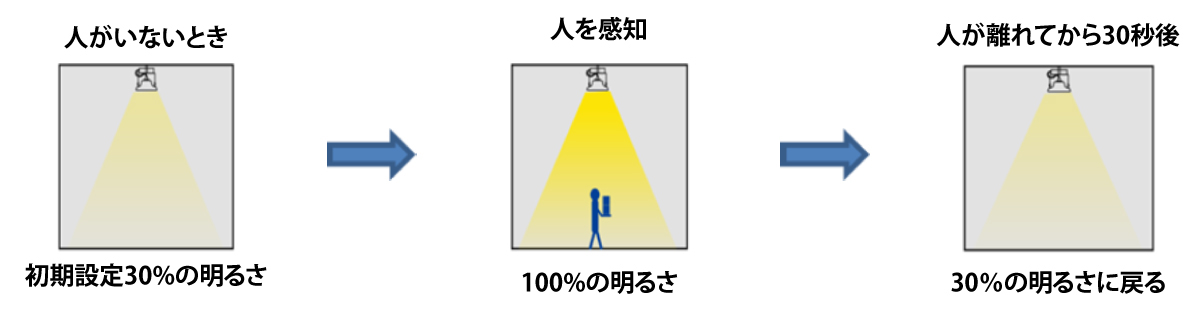

人感調光センサー機能（オプション）
スペースの広い工場、倉庫、物流センターなどに適しています。
一日中点灯させたままにすると、電力を大量に無駄にしてしまいます。オプションの人感調光センサーは、人や物体の接近を感知して自動的に照明の出力を調整するため、電力コストを大幅に削減できます。
人感調光センサーは灯具が12mの高さに設置しても直径12mの範囲で感知します。
| 設置高さ | 感知直径 |
|---|---|
| 6m | 5m |
| 9m | 9m |
| 12m | 12m |
【『指定設備』補助対象設備】
当社の高天井用LED照明（オプション：人感調光センサー付き）は、「指定設備」補助対象設備に登録されています。
補助金制度をご活用いただくことで、設備導入時の初期費用を軽減できる場合があります。
補助金の適用には、対象要件や申請条件があります。詳しくはお気軽にお問い合わせください。
雷対策も万全
誘導雷サージを素早く迂回させる免電設計で、落雷などから製品を守ります。（サージ波型8/20μｓで10kAまで放流可能です。）
落雷や雷放電が起きると電線に誘導雷サージが発生し、多くの電子機器を破壊します。本製品には雷サージ保護素子が内蔵されています。
線間±6kV , 対地±15kV
国際基準の3倍 国際基準の3.75倍
SPD（避雷器）
雷などで発生した瞬間的に激しく変動する電流(サージ)を制限して、本LED投光器を保護しています。
一般的な落雷では数十kV以上のサージが発生しますが、本LED投光器は電源ICと接地の間にSPDを設置し、雷サージ発生時にサージが侵入してきてもSPDから接地へ雷サージを放流します。
※設置する際は、必ず接地(アース)を行ってください。
定電流回路の役割
電源にサージが発生してもサージ保護回路があり、LEDを保護します。
直流電源を完全に整流化していないと、交流の波が残り、ちらつきが発生します。
完全に整流化されると、ちらつきは発生しません。
ちらつきが目の疲労の原因に
整流化が不完全だと交流の波がわずかに残ってしまい、ちらつきが発生してしまいます。
ちらつきがあると、目の疲労の原因になってしまいます。
定電流回路の役割①
定電流回路が内蔵されていると、電圧の急激な上昇（サージ）があった場合でも、LEDには常に一定の電流しか流しません。
そのため、常に一定の明るさを保ちます。また、定格以上の電流を流さないため、LEDの劣化を防ぎ、長寿命になります。
定電流回路の役割②
交流の波を取り除くことで整流化した直流となり、ちらつきを発生させず、長時間使用しても目が疲れません。

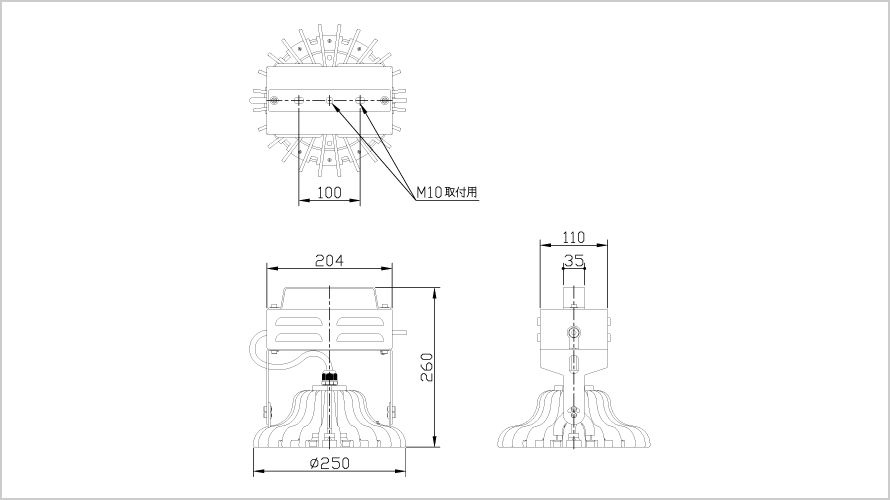

主要寸法図
NLH60S-HL3
NLH100S-HL3
NLH60SD-HL3
NLH100SD-HL3
主要照度一覧表
| 距離 / 型式 | NLH60S/SD-HL3 | NLH100S/SD-HL3 |
|---|---|---|
| 3m | 380 lx | 670 lx |
| 4m | 210 lx | 370 lx |
| 5m | 140 lx | 240 lx |
| 6m | 90 lx | 160 lx |
型式選定方法
| 型式 | サイズ | 機能 | 土台形状 |
|---|---|---|---|
| NLH |
|
|
|
