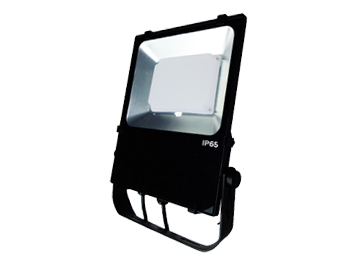

超低温冷凍庫用LED投光器 NLFZシリーズ
特長
超低温冷凍庫照明として、特別に開発したNLFZシリーズ。
マイナス60℃の環境は、LED及び内部に配置する電子部品自体が通常に作動できない環境です。機器内部に温度適温装置を設け、マイナス15℃になるとヒーターが作動し、0℃になるとヒーターの電源が落ちるようになっていて、器内の温度調整を行っています。
独自開発の電源で、各種の保護回路を設けています。
用途例
低温冷凍庫用照明、マイナス60℃超低温冷凍庫
仕様
| 色温度 | 5700K |
|---|---|
| 使用温度 | -60℃～40℃ |
| 期待寿命 | 使用温度25℃ 60,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 本体 | アルミダイカスト |
| 保護等級 | IP65 |
| 電源ケーブル | VDE H05SS-F 0.75mm2 x 3C（LED）3m VDE H05SS-F 0.75mm2 x 2C（ヒーター）3m |
ちらつきのない優しい光
IEEE 1789（照明のちらつきの影響と評価に関する規格） が推奨する安全なフリッカー率は8%とされ、3%程度でちらつきはほぼ確認できません。
弊社のLED製品はフリッカー率をさらに2%未満まで低減した独自設計で、一般的な静止画や動画の撮影だけでなく、高いフレームレート（240fpsなど）での撮影でもちらつきは発生しません。 そのため画像検査や外観検査などの精密な撮影用途に適しています。
※他の光源の影響を受けないように設置してください。
【従来品】撮影時に縞模様が出てしまう。
【日機製品】撮影時にも縞模様が出ない。
低温冷凍庫用照明
近年、冷凍技術は日々進歩しています。冷凍技術の進歩により、私たちの日常は非常に豊かになってきました。色々な食材が季節感もなく、いつでもどこでも常に新鮮な状態で行き渡るようになってきました。
保管温度の等級
保管温度が-20°Cから10°CまではC級（冷蔵）、-20℃以下をF級（冷凍）に分類されます。
| 等級 | 内容 | 分類 |
|---|---|---|
| 冷蔵 | C3級 | +10℃ ～ -2℃ |
| C2級 | -2℃ ～ -10℃ | |
| C1級 | -10℃ ～ -20℃ | |
| 冷凍 | F1級 | -20℃ ～ -30℃ |
| F2級 | -30℃ ～ -40℃ | |
| F3級 | -40℃ ～ -50℃ | |
| F4級 | -50℃以下 |
冷凍マグロなどは-40℃以下で管理され、F3級、F4級の超低温の冷凍倉庫である必要があります。
照明器内部に温度適温装置を設けています
温度適温装置は機器の内部温度がマイナス15℃になると、ヒーターの電源がONになり、機器自体を暖めます。
また機器温度が0℃になると、ヒーターの電源はOFFになります。
ヒーター
LED及び電源部にはヒーターを設けていて、マイナス15℃以下にはなりません。
シリコンケーブル
通常のPVCケーブルの使用環境温度はマイナス20℃～60℃ですが、シリコンケーブルを採用しているため使用環境温度はマイナス60℃～150℃です。
配線
照明用の電源と温度適正回路用の2本の電源が必要です。
AC100V / AC200V いずれにも対応。

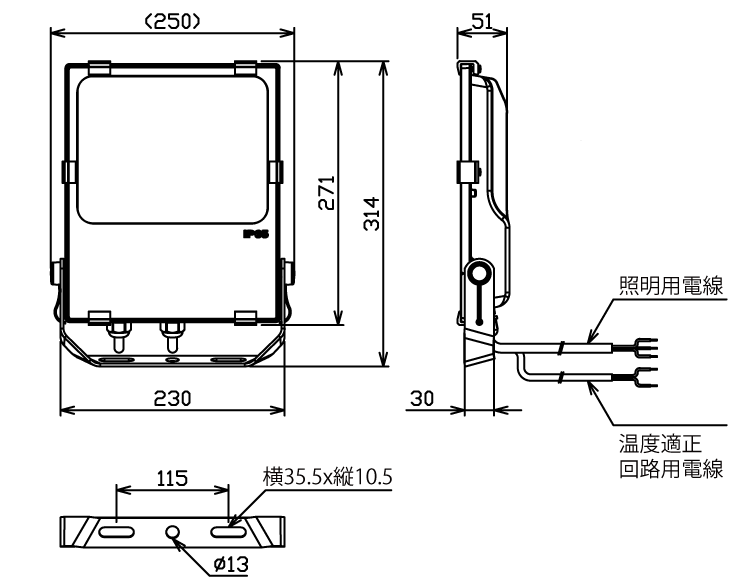

主要寸法図
NLFZ50
NLFZ100
NLFZ50-HL
NLFZ100-HL
標準機種一覧表
| 型式 | 図面 | 全光束 | 照度（3m） | 電源 | 消費電力（ライト） | 消費電力（ヒーター） |
|---|---|---|---|---|---|---|
| NLFZ50-AC1-S | PDF DXF | 4,260 lm | 220 lx | AC100-120V | 40W | 48W～70W |
| NLFZ50-AC2-S | PDF DXF | AC200-240V | ||||
| NLFZ50-HL-AC1-S | PDF DXF | AC100-120V | ||||
| NLFZ50-HL-AC2-S | PDF DXF | AC200-240V | ||||
| NLFZ100-AC1 | PDF DXF | 11,200 lm | 450 lx | AC100-120V | 100W | 95W～136W |
| NLFZ100-AC2 | PDF DXF | AC200-240V | ||||
| NLFZ100-HL-AC1 | PDF DXF | AC100-120V | ||||
| NLFZ100-HL-AC2 | PDF DXF | AC200-240V |
