ロックナット一覧

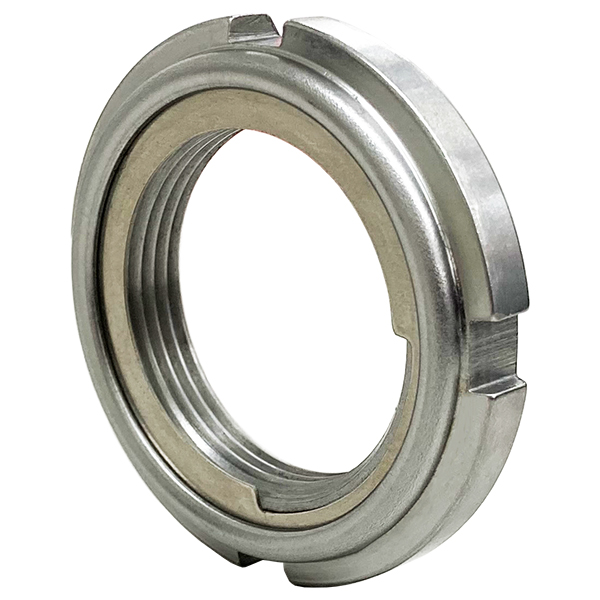

CTシリーズ
特長
フリクションリングがねじ山に接し、締めていくとバネの反力でねじ山を押し込むため、緩み止めの機能を発生させます。
また、シャフトのキー溝加工は必要なく、ワッシャーも必要ありません。
仕様
| 材質 | S45C |
|---|---|
| 精度 | ISO 4H |

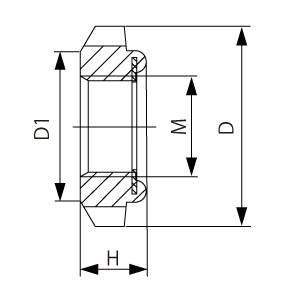

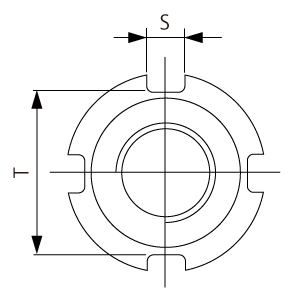

標準機種一覧表
| 型番 | 図面 | 寸法 | ||||
|---|---|---|---|---|---|---|
| D | D1 | H | S | T | ||
| CT8×0.75P | PDF DXF | 16 | 12 | 5.3 | 3 | 13 |
| CT10×0.75P | PDF DXF | 18 | 13.5 | 14.5 | ||
| CT12×1.0P | PDF DXF | 22 | 17 | 18.5 | ||
| CT15×1.0P | PDF DXF | 25 | 21 | 6.5 | 4 | 21.5 |
| CT17×1.0P | PDF DXF | 28 | 23 | 24.5 | ||
| CT20×1.0P | PDF DXF | 32 | 25 | 8 | 28.5 | |
| CT25×1.0P | PDF DXF | 38 | 32 | 9 | 5 | 34 |
| CT30×1.5P | PDF DXF | 45 | 38 | 41 | ||
| CT35×1.5P | PDF DXF | 52 | 44 | 10 | 48 | |
| CT40×1.5P | PDF DXF | 58 | 50 | 11 | 6 | 53 |
| CT45×1.5P | PDF DXF | 65 | 56 | 12.5 | 60 | |
| CT50×1.5P | PDF DXF | 70 | 61 | 13.5 | 65 | |
