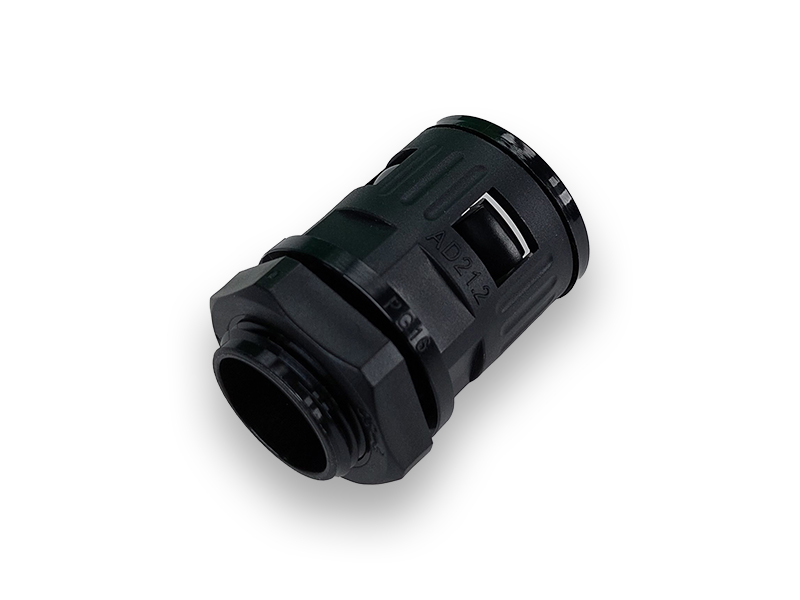

ナイロンクイックコネクタ N-GQTFシリーズ Gねじ

ナイロンクイックコネクタ N-GQTFシリーズ Gねじ

¥1,210 ~ ¥4,290 税込
商品コード: 530091 ~ 530098

N-GQTF-G1/4-10.0(10個入) ¥1,210

N-GQTF-G3/8-15.8(10個入) ¥1,650

N-GQTF-G1/2-15.8(10個入) ¥1,650

N-GQTF-G1/2-21.2(10個入) ¥2,200

N-GQTF-G3/4-28.5(10個入) ¥2,640

N-GQTF-G1-34.5(10個入) ¥3,520

N-GQTF-G1 1/4-42.5(5個入) ¥2,420

N-GQTF-G2-54.5(5個入) ¥4,290

ナイロンクイックコネクタGねじ

数量
カートに追加しました。
お買い物を続ける カートへ進む

詳細性能


・色:黒
・材質:ナイロン66
・使用温度範囲:-40℃~100℃
・適合規格:UL、RoHS
・難燃グレード:UL94V-2

取り扱い一覧

型式 ねじ仕様 ねじの長さ(mm) 適用外径(mm) 適合チューブ 納期
N-GRTF-G1/4-10.0 G(PF)1/4 10.0 10.0 N-GPA-07 受注生産品
N-GRTF-G3/8-13.0 G(PF)3/8 10.0 13.0 N-GPA-09 受注生産品
N-GRTF-G1/2-15.8 G(PF)1/2 12.5 15.8 N-GPA-11 受注生産品
N-GRTF-G1/2-21.2 G(PF)1/2 13.0 21.2 N-GPA-16 受注生産品
N-GRTF-G3/4-28.5 G(PF)3/4 13.0 28.5 N-GPA-21 受注生産品
N-GRTF-G1-34.5 G(PF)1 14.5 34.5 N-GPA-29 受注生産品
N-GRTF-G1 1/4-42.5 G(PF)1 1/4 15.0 42.5 N-GPA-36 受注生産品
N-GRTF-G2-54.5 G(PF)2 16.0 54.5 N-GPA-48 受注生産品

ナイロンクイックコネクタとは

スリットなしのコルゲートチューブ(N-GPAシリーズ)と一緒にご使用ください。精密機械、制御盤などでコルゲートチューブを固定し、電線やケーブルを保護します。材質はナイロン66のため、防塵性、防水性に優れ、クーラントがかかる環境でもご使用できます。

ナイロンクイックコネクタの使い方

シーリングナットを締めつけることで、コレット構造の爪がコルゲートチューブを締めつけ、粉塵や水の侵入を防ぎます。また、ナットがついているため、壁面などのケーブル穴への固定が容易に行えます。用途に合わせて、MねじとPGねじから選定してください。

燃焼グレードUL94 V-0/V-1/V-2について

試験方法:垂直燃焼試験(20mm)

試験片(長さ125±5mm x 幅13.0±0.5mm)を垂直に保持し、下端に長さ20mmの炎を10秒間接炎させます。燃焼が30秒以内に留まった場合、さらに10秒間接炎させる。

認定基準

認定基準 グレード
V-0 V-1 V-2
各試験片の燃焼時間 10秒以下 30秒以下 30秒以下
2回目の接炎後の赤熱時間 30秒以下 60秒以下 60秒以下
試験片5本の総燃焼時間 50秒以下 250秒以下 250秒以下
滴下による着火 なし なし あり
クランプまでの燃焼 なし なし なし
