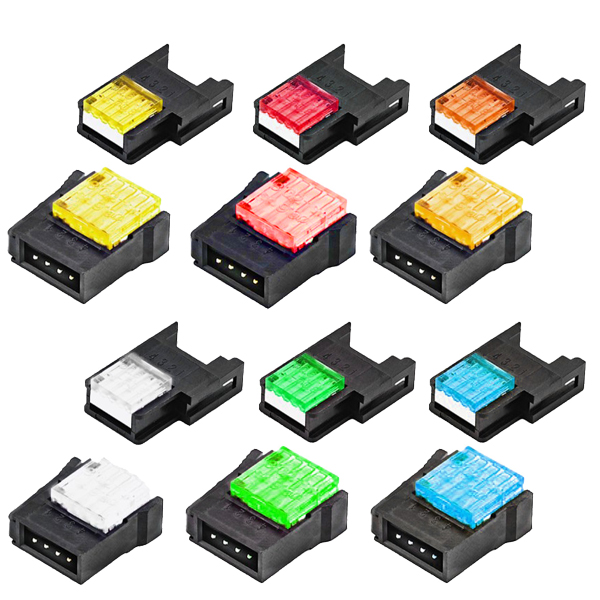

e-CONコネクタ 4極 10個入り
￥3,740
税込
商品コード：
N-EK-04P-BL(573009)
～
N-EK-04S-YW(573015)
特長
E-CONコネクタは、自動化機器やセンサー向けに開発された、簡単に配線できるコネクタです。はんだ付けが不要で、着脱が簡単なため、幅広い用途で使用できます。

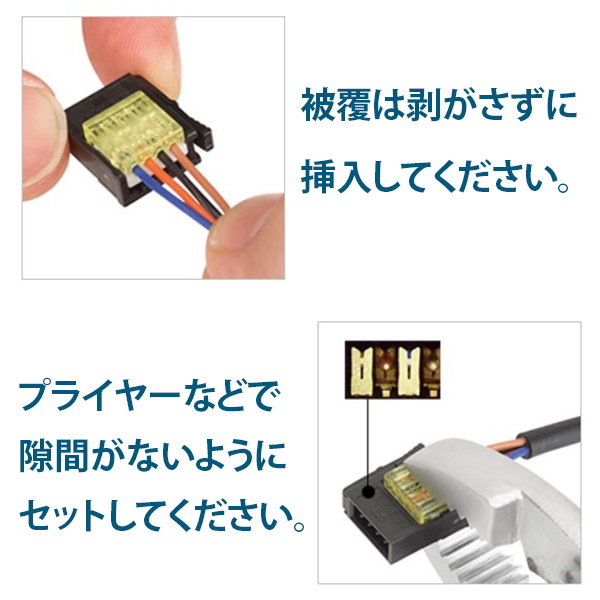

電線をコネクタに差し込み、接点の向きを確認してしっかりと圧着してください。
・簡単取り付け：はんだ付け不要で、作業時間を大幅に短縮
・高い信頼性：しっかり接続でき、外れにくく安心
・見分けやすい：色分けして配線することで、配線の識別が簡単
仕様詳細
定格電流：3A
定格電圧：32V AC/DC
絶縁抵抗：1,000MΩ@500V DC
使用温度：-20℃～85℃@1A / -20℃～75℃@2A / -20℃～60℃@3A
適合規格：UL、CE、RoHS
用途例
・工場の自動化設備
・センサーやI/Oモジュールの接続
・電子機器間の信号伝送
・PLC（プログラマブルロジックコントローラ）制御システム など
納期
受注生産品
※希望納期がある場合は事前にご相談ください。
商品一覧
| 型番 | 極数 | ピン | 色 | 電線外径 （φmm） |
AWG | 断面積 （mm2） |
|---|---|---|---|---|---|---|
| N-EK-04P-RD | 3 | オス | 赤色 | 0.8-1.0 | 26-24 | 0.13-0.21 |
| N-EK-04P-YW | 黄色 | 1.0-1.2 | ||||
| N-EK-04P-OG | オレンジ色 | 1.2-1.6 | ||||
| N-EK-04P-GN | 緑色 | 1.0-1.2 | 22-20 | 0.32-0.5 | ||
| N-EK-04P-BL | 青色 | 1.2-1.6 | ||||
| N-EK-04P-GY | 灰色 | 1.6-2.0 | ||||
| N-EK-04S-RD | メス | 赤色 | 0.8-1.0 | 26-24 | 0.13-0.21 | |
| N-EK-04S-YW | 黄色 | 1.0-1.2 | ||||
| N-EK-04S-OG | オレンジ色 | 1.2-1.6 | ||||
| N-EK-04S-GN | 緑色 | 1.0-1.2 | 22-20 | 0.32-0.5 | ||
| N-EK-04S-BL | 青色 | 1.2-1.6 | ||||
| N-EK-04S-GY | 灰色 | 1.6-2.0 |
